DZR 系列

系列

DZR315-D/DZR315-DW 主動式喇叭

DZR315-D 是一款具備 Dante 的三音路雙功主動式喇叭，是 DZR 系列中最強大的型號，音質出眾且清晰，可產生最大 143dB SPL。同級別中最好的音壓表現、精密的 DSP 處理、無可比擬的低頻重現 — DZR315 在各領域都展現真正專業的音效，其功率水準與其精巧、輕量的設計相得益彰。適合拿來當FOH的主喇叭使用，同時具備 M10 安裝吊點可供懸吊。

3 音路主動式喇叭，內建 2” 高音、8” 中音和 15” 低音
最大音壓 143dB ，頻率響應 31Hz-20kHz ，適合拿來當FOH的主喇叭
高輸出功率 2000W D 類擴大機模組
96kHz DSP 和 FIR 濾波器，展現真實的高音質音效並且延遲極低
高階 FIR-X 調音並結合 FIR 濾波和適當的 EQ 功能，進而最大幅度減少相位失真
配備 Dante I/O（2 輸入/2 輸出）並具備 SRC（取樣率轉換）功能，與 48kHz 設備相容
可使用各種 DSP 功能和讀取預設值，或利用直覺式的 LCD 顯示螢幕，精準調整 PEQ、延遲和路由
D-Contour 和可靠的保護電路
輕量且耐用的夾板箱體，高階聚脲塗層塗裝
可選配揚聲器保護蓋 (SPCVR-DZR315)
耐用的黑色或白色外觀

DZR315/DZR315W 主動式喇叭

DZR315 是一款三音路雙功率主動式擴音喇叭，是 DZR 系列中最強大的型號，音質出眾且清晰，可產生最大 143dB SPL。同級別中最好的 SPL 表現、精密的 DSP 處理、無可比擬的低頻重現 — DZR315 在各領域都展現真正專業的音效，其功率水準與其精巧、輕量的設計相得益彰。適合拿來當 FOH 的主 PA 使用，同時具備 M10 安裝吊點可供懸吊。

3 音路主動式喇叭，內建 2” 高音、8” 中音和 15” 低音
最大音壓 143dB ，頻率響應 31Hz-20kHz ，適合拿來當FOH的主喇叭
高輸出功率 2000W D 類擴大機模組
96kHz DSP 和 FIR 濾波器，展現真實的高音質音效並且延遲極低
高階 FIR-X 調音並結合 FIR 濾波和適當的 EQ 功能，進而最大幅度減少相位失真
可使用各種 DSP 功能和讀取預設值，或利用直覺式的 LCD 顯示螢幕，精準調整 PEQ、延遲和路由
D-Contour 和可靠的保護電路
輕量且耐用的夾板箱體，高階聚脲塗層塗裝
可選配揚聲器保護蓋 (SPCVR-DZR315)
耐用的黑色或白色外觀

DZR15-D/DZR15-DW 主動式喇叭

DZR15-D 是一款配備 Dante 的 2 音路雙擴大機主動式喇叭，令人驚豔的 139dB 最大音壓呈現極度清晰的音質。業界一流的音壓表現、精密的 DSP 處理、無可比擬的低音重現 — DZR15-D 在各領域都展現真正專業的音效，其功率水準與其小巧、輕型的設計相得益彰。

2” 高音和 15” 低音的 2 音路主動式喇叭
最大 139dB SPL 和 34Hz-20kHz 頻率範圍非常適合現今專業的音響需求
高輸出功率 2000W D 類擴大機模組
96kHz DSP 和 FIR 濾波器，展現真實的高音質音效並且延遲極低
高階 FIR-X 調音並結合 FIR 濾波和適當的 EQ 功能，進而最大幅度減少相位失真
配備 Dante I/O（2 輸入/2 輸出）並具備 SRC（取樣率轉換）功能，與 48kHz 設備相容
可使用各種 DSP 功能和讀取預設值，或利用直覺式的 LCD 顯示螢幕，精準調整 PEQ、延遲和路由
D-Contour 和可靠的保護電路
地板監控設定時，可啟用鏡像配置
輕量且耐用的夾板箱體，高階聚脲塗層塗裝
可選配揚聲器保護蓋 (SPCVR-DZR15)
可旋轉式號角和選配的 U 型吊架 (UB-DZR)可供懸吊，讓您有足夠的來彈性安裝與放置喇叭
耐用的黑色或白色外觀

DZR15/DZR15W 主動式喇叭

DZR15 是二音路雙功率主動式擴音喇叭，令人驚豔的 139dB 最大 SPL 呈現極度清晰的音質。業界一流的 SPL 表現、精密的 DSP 處理、無可比擬的低音重現 — DZR15 在各領域都展現真正專業的音效，其功率水準與其小巧、輕量的設計相得益彰。

2” 高音和 15” 低音的 2 音路主動式喇叭
最大 139dB SPL 和 34Hz-20kHz 頻率範圍非常適合現今專業的音響需求
高輸出功率 2000W D 類擴大機模組
96kHz DSP 和 FIR 濾波器，展現真實的高音質音效並且延遲極低
高階 FIR-X 調音並結合 FIR 濾波和適當的 EQ 功能，進而最大幅度減少相位失真
可使用各種 DSP 功能和讀取預設值，或利用直覺式的 LCD 顯示螢幕，精準調整 PEQ、延遲和路由
D-Contour 和可靠的保護電路
地板監控設定時，可啟用鏡像配置
輕量且耐用的夾板箱體，高階聚脲塗層塗裝
可選配揚聲器保護蓋 (SPCVR-DZR15)
可旋轉式號角和選配的 U 型吊架 (UB-DZR)可供懸吊，讓您有足夠的來彈性安裝與放置喇叭
耐用的黑色或白色外觀

DZR12-D/DZR12-DW 主動式喇叭

DZR12-D 是一款配備 Dante 的 2 音路雙擴大機主動式喇叭，令人驚豔的 139dB 最大音壓呈現極度清晰的音質。業界一流的音壓表現、精密的 DSP 處理、無可比擬的低音音效重現 — DZR12-D 在各領域都展現真正專業的音效，其功率水準與其小巧、輕型的設計相得益彰。

2” 高音和 12” 低音的 2 音路主動式喇叭
最大 139dB SPL 和 39Hz-20kHz 頻率範圍非常適合現今專業的音響需求
高輸出功率 2000W D 類擴大機模組
96kHz DSP 和 FIR 濾波器，展現真實的高音質音效並且延遲極低
高階 FIR-X 調音並結合 FIR 濾波和適當的 EQ 功能，進而最大幅度減少相位失真
配備 Dante I/O（2 輸入/2 輸出）並具備 SRC（取樣率轉換）功能，與 48kHz 設備相容
可使用各種 DSP 功能和讀取預設值，或利用直覺式的 LCD 顯示螢幕，精準調整 PEQ、延遲和路由
D-Contour 和可靠的保護電路
地板監控設定時，可啟用鏡像配置
輕量且耐用的夾板箱體，高階聚脲塗層塗裝
可選配揚聲器保護蓋 (SPCVR-DZR12)
可旋轉式號角和選配的 U 型吊架 (UB-DZR)可供懸吊，讓您有足夠的來彈性安裝與放置喇叭
耐用的黑色或白色外觀

DZR12/DZR12W 主動式喇叭

DZR12 是二音路雙功率主動式擴音喇叭，令人印象深刻的 139dB SPL 展現最高的清晰度。業界一流的 SPL 表現、精密的 DSP 處理、無可比擬的低音重現 — DZR12 在各領域都展現真正專業的音效，其功率水準與其小巧、輕量的設計相得益彰。

2” 高音和 12” 低音的 2 音路主動式喇叭
最大 139dB SPL 和 39Hz-20kHz 頻率範圍非常適合現今的音控需求
高輸出功率 2000W D 類擴大機模組
96kHz DSP 和 FIR 濾波器，展現真實的高音質音效並且延遲極低
高階 FIR-X 調音並結合 FIR 濾波和適當的 EQ 功能，進而最大幅度減少相位失真
可使用各種 DSP 功能和讀取預設值，或利用直覺式的 LCD 顯示螢幕，精準調整 PEQ、延遲和路由
D-Contour 和可靠的保護電路
地板監控設定時，可啟用鏡像配置
輕量且耐用的夾板箱體，高階聚脲塗層塗裝
可選配揚聲器保護蓋 (SPCVR-DZR12)
可旋轉式號角和選配的 U 型吊架 (UB-DZR)可供懸吊，讓您有足夠的來彈性安裝與放置喇叭
耐用的黑色或白色外觀

DZR10-D/DZR10-DW 主動式喇叭

DZR10-D 是一款配備 Dante 的 2 音路雙擴大機主動式喇叭，令人驚豔的 137dB 最大音壓呈現極度清晰的音質。業界一流的 SPL 性能、精密的 DSP 處理、無可比擬的音效再現 — DZR10-D 在各領域都展現真正專業的音效，其功率水準與其小巧、輕型的設計相得益彰。

2” 高音和 10” 低音的 2 音路主動式喇叭
最大音壓 137dB 和 44Hz-20kHz 頻率範圍非常適合現今專業的音響工程需求
高輸出功率 2000W D 類擴大機模組
96kHz DSP 和 FIR 濾波器，展現真實的高音質音效並且延遲極低
高階 FIR-X 調音並結合 FIR 濾波和適當的 EQ 功能，進而最大幅度減少相位失真
配備 Dante I/O（2 輸入/2 輸出）並具備 SRC（取樣率轉換）功能，與 48kHz 設備相容
可使用各種 DSP 功能和讀取預設值，或利用直覺式的 LCD 顯示螢幕，精準調整 PEQ、延遲和路由
D-Contour 和可靠的保護電路
地板監控設定時，可啟用鏡像配置
輕量且耐用的夾板箱體，高階聚脲塗層塗裝
可選配揚聲器保護蓋 (SPCVR-DZR10)
可旋轉式號角和選配的 U 型吊架 (UB-DZR)可供懸吊，讓您有足夠的來彈性安裝與放置喇叭
耐用的黑色或白色外觀

DZR10/DZR10W 主動式喇叭

DZR10 是二音路雙功率主動式擴音喇叭，令人印象深刻的 137dB SPL 展現最高的清晰度。業界一流的 SPL 表現、精密的 DSP 處理、無可比擬的低音重現 — DZR10 在各領域都展現真正專業的音效，其功率水準與其小巧、輕量的設計相得益彰。

2” 高音和 10” 低音的 2 音路主動式喇叭
最大 137dB SPL和 44Hz-20kHz 頻率範圍非常適合現今專業的音響工程需求
高輸出功率 2000W D 類擴大機模組
96kHz DSP 和 FIR 濾波器，展現真實的高音質音效並且延遲極低
高階 FIR-X 調音並結合 FIR 濾波和適當的 EQ 功能，進而最大幅度減少相位失真
可使用各種 DSP 功能和讀取預設值，或利用直覺式的 LCD 顯示螢幕，精準調整 PEQ、延遲和路由
D-Contour 和可靠的保護電路
地板監控設定時，可啟用鏡像配置
輕量且耐用的夾板箱體，高階聚脲塗層塗裝
可選配喇叭保護蓋 (SPCVR-DZR10)
可旋轉式號角和選配的 U 型吊架 (UB-DZR)可供懸吊，讓您有足夠的來彈性安裝與放置喇叭
耐用的黑色或白色外觀

功能

力量和表演的結合

一流的音壓表現、精密的數位聲揚處理、無可比擬的低音——新的DZR在各方面都提共了真正專業的聲音，其強大的性能遠遠超越了它小型輕巧的外型設計

Yamaha DZR是Yamaha積累的所有音響增援、聲學和訊號處理技術專業知識的集大成，特別是在引入我們的Dante-enabled模型後，在專業音響系列中，DZR代表了Yamaha第一個全面整合、具有智慧/可編輯的喇叭。

外觀

喇叭的音質必須優質，這是無庸置疑的，但在永久安裝環境中，喇叭的外型也必須美觀並與場地內部相搭。Yamaha DZR 系列喇叭和 DXS XLF 超低音揚聲器有黑色或白色可選擇。

Yamaha DSP：智慧處理，呈現一致的音色清晰度和功率

進階 FIR-X 調諧

96kHz DSP 處理器有助於將 DZR 的強大功率輸出集中到配置超低延遲的真正高分辨率的聲音。Yamaha 新開發的先進 FIR-X 調諧顯著提升我們專有的 FIR-X 調諧技術，該技術利用線性相位 FIR 濾波器分頻網路和正確的 EQ。使用 FIR 濾波器，我們可以呈現非常平滑的頻率響應，進而實現令人驚豔的清晰度和聲音成像，且不會出現相位失真。還提供精確的 EQ 濾波，可以精確調整，以呈現理想的清晰度和一流的 SPL，且不會降低訊號品質。

板載 LCD 螢幕可讓使用者輕鬆導覽各種 DSP 功能、載入預設並對 PEQ、延遲和路由進行精準調整。儲存最多 8 個使用者預設值以儲存您自己的參數調整，或使用最佳化的專用原廠預設來組合使用 DZR 和 DXS XLF 系列。使用者可以輕鬆地將已儲存的設定傳輸到 USB 隨身碟。

D-CONTOUR

D-CONTOUR 是一款智慧多頻段壓縮器，無論您如何驅動，都能維持 DZR 的聲音一致和清晰。透過持續監控多個頻段的輸出並針對每個頻段應用進行最佳 EQ 調整，即使是最高的輸出電平也能維持出色的清晰度和音樂效果。

D-CONTOUR 是 DZR 多功能箱體設計的完美補充，提供兩種不同的設定：FOH/MAIN 或 MONITOR 模式，可根據 PA 配置，進行聲音更詳細的調整。FOH/MAIN 模式可提升低頻，以補償喇叭在懸吊應用中使用或在喇叭支架上安裝時通常會失去的低頻。針對地板監聽應用，MONITOR 模式進行最佳化，透過抑制可透過地板反射增強的錯誤低頻，並理順各種頻率，讓專業人士享有舞台監聽器所需的清晰度。這兩種預設都是透過與熟練的音控師進行無數次聆聽測試而更臻完美，以確保在任何輸出電平時，呈現一致的聲音和低失真。

DSP 保護功能可達到最大輸出和延長零組件壽命

有源擴音喇叭的優點之一是感應器和擴大機的組合可以完美配對和進行最佳化，以達到最棒的表演效果。開發 DZR 和 DXS XLF 系列時，我們測量並測試了每個感應器和整體擴大機輸出的耐用性，以使用精確的 DSP 控制，為每個型號設定最佳限制點。我們最先進的 DSP 採用高端專業功率擴大機中使用的相同保護功能，持續監控電源、功率擴大機、感應器和訊號電平的狀態，保護每個零組件，維持最佳性能，同時延長零組件壽命和可用性。

第一款配備 Dante 的專業 SR 擴音喇叭

所有 DZR 喇叭和 DXS XLF 超低音揚聲器均配置 Dante「D」型，可以透過 Dante I/O（2輸入/2 輸出），與 Yamaha 控台和其他 Dante 裝置的智慧型系統整合，前者同時配置 SRC（取樣率轉換）功能，可以與 48kHz 裝置相容。

使用 Yamaha CL/QL 數位混音機，可以大幅簡化 I/O 裝置顯示器上進行的修補工作，而 TF 控台使用者可以選擇「快速配置」，以驚人的速度，輕鬆設定並操作複雜的擴音系統。將類比 I/O 與 Dante I/O 結合，可提供靈活的路由和系統配置選項，而 Dante 插入和中斷功能，可以透過作為簡易的 I/O 盒來提升彈性。*

此外，Yamaha 的可自訂控制面板軟體「ProVisionare Control」（適用於 Windows）和「ProVisionare Touch」（適用於 iPad）也與 Dante 相容，讓您的擴音系統配置更簡單的遠距管理功能。

* V1.2.2 以上版本支援此功能

完整 Dante 連線
混合連線

高輸出功率 2000W D 類擴大機

全新高效能 D 類擴大機模組可產生最佳的 2000W 功率和令人印象深刻的 143dB SPL。所有擴大機均經過精心挑選和最佳化，以搭配全頻 DZR 的高頻、中頻（僅適用於 DZR315）和低頻感應器，同時也為 DXS XLF 超低音揚聲器開發了獨立的客製化擴大機。
客製化設計的單體

HF 感應器

HF 感應器由 2˝ 高音球形單體和 1˝ 喉部壓縮驅動器、鈦振膜和釹磁鐵組成，安裝在耐用的耐熱鋁鑄框架中。
三音路 MF 感應器

三音路 DZR315 型號的MF 感應器採用 8˝ 錐形單體、1.5˝ 高音球形單體，為中低頻率提供更高的效率和超低失真綠，並有助於呈現 143dB 的最大 SPL 和聲音的清晰度。
LF 感應器

我們新開發的專有 LF 感應器採用大型 3˝ 高音球形單體、鑄鋁框架和非常堅固、輕量的釹磁鐵搭配，儘管結構輕巧，但仍能處理高功率和強大的低頻回響。響應受到嚴格控制，特別是在中低音和人聲範圍內，確保最高輸出時，整體響應仍保持強大且沒有出現失真。

彈性的力量
智慧設計，專業功能

DZR15、DZR12 和 DZR10 喇叭配置可旋轉號角，可垂直或水平安裝，以進一步適應場地的規模。DZR15 的覆蓋角度為 90x50°，DZR12 和 DZR10 垂直位置的覆蓋角度為 90x60°。恆定方向性號角的設計目標是在預期覆蓋範圍內，提供平順、水平的覆蓋，最大幅度減少傳統號角設計常見的減弱程度。
箱體由 15mm 厚的高級膠合板製成，然後塗覆極為耐用的軍用級聚脲塗層。全頻喇叭的外殼還採用蝶形接頭，可以提升強度並減少箱體振動，寬闊的喇叭形接口，即使非常高的輸出電平，也有助於最大幅度減少接口噪音。DZR15、DZR12 及其每個 Dante 型號的外殼設計可以鏡像模式放置監聽設備，為表演者營造出對稱的聲場，進而創造比傳統監聽配置更大、更明確的「最佳聽音位置」。（DZR10/DZR10-D 是不對稱。）無論是在平衡雙單聲道配置或立體聲監聽混音設定使用，鏡像模式地板監聽都可以顯著強化您的演奏效果和表演。

	Coverage Angle		Rotatable	Monitor Angle	Mirroring
	H	V	Rotatable	Monitor Angle	Mirroring
DZR315/315-D			-	-	-
DZR15/15-D					●
DZR12/12-D					●
DZR10/10-D					-

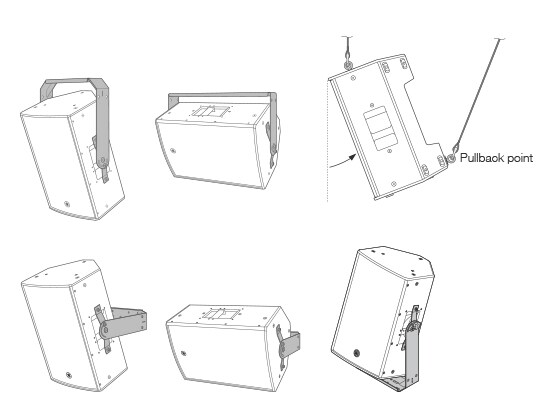

垂直或水平安裝的 U 型支架

DZR 系列擴音喇叭配置大量安裝點，可以使用標準吊環螺栓進行安裝*。如需詳細資訊，請參閱規格。 *不含吊環螺栓。

安全且穩定工作的機器

DZR 系列可以快速、輕鬆配置面板設定並透過 USB 傳輸資料，且還配置面板鎖定功能以確保您的設定安全。使用者甚至可以將內部裝置等資訊匯出並將資料儲存到 USB，以在出現問題時快速排除故障。

選項

功能性喇叭罩

功能性喇叭罩能讓您的喇叭免於受到戶外表演惡劣天氣條件、髒亂倉儲環境及設備運輸等因素影響。

- 耐用聚酯三層布料，內有 PVC 塗層和內部緩衝墊以抑制撞擊力

- 前網可透過蓋子增強聲音並維持擴大機冷卻狀態

- 後頂蓋打開後可輕鬆進行後面板檢修

- 手把隙縫方便操作手把移動

- 纜線收納額外的空間可攜帶纜線

*備註：此喇叭罩不保證防水。

Compatible Speakers
SPCVR-DZR315	DZR315/315-D, DZR315W/315-DW
SPCVR-DZR15	DZR15/15-D, DZR15W/15-DW, CZR15, CZR15W
SPCVR-DZR12	DZR12/12-D, DZR12W/12-DW, CZR12, CZR12W
SPCVR-DZR10	DZR10/10-D, DZR10W/10-DW, CZR10, CZR10W
SPCVR-DXS18X	DXS18XLF/18XLF-D, DXS18XLFW/18XLF-DW, CXS18XLF, CXS18XLFW
SPCVR-DXS15X	DXS15XLF/15XLF-D, DXS15XLFW/15XLF-DW, CXS15XLF, CXS15XLFW
SPCVR-1501	DXR15mkII, DXR15, DBR15, CBR15
SPCVR-1201	DXR12mkII, DXR12, DBR12, CBR12
SPCVR-1001	DXR10mkII, DXR10, DBR10, CBR10
SPCVR-0801	DXR8mkII, DXR8
SPCVR-18S01	DXS18
SPCVR-DXS152	DXS15mkII
SPCVR-DXS122	DXS12mkII
SPCVR-15S01	DXS15
SPCVR-12S01	DXS12
