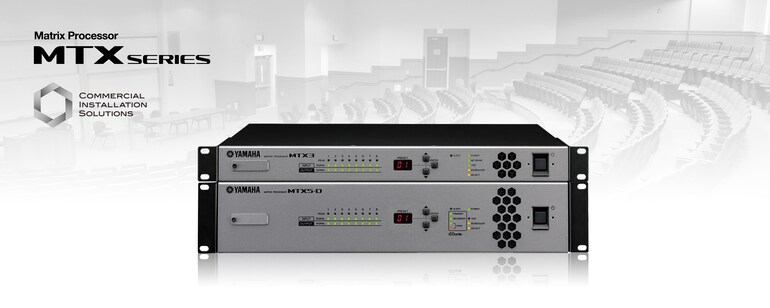

MTX 系列

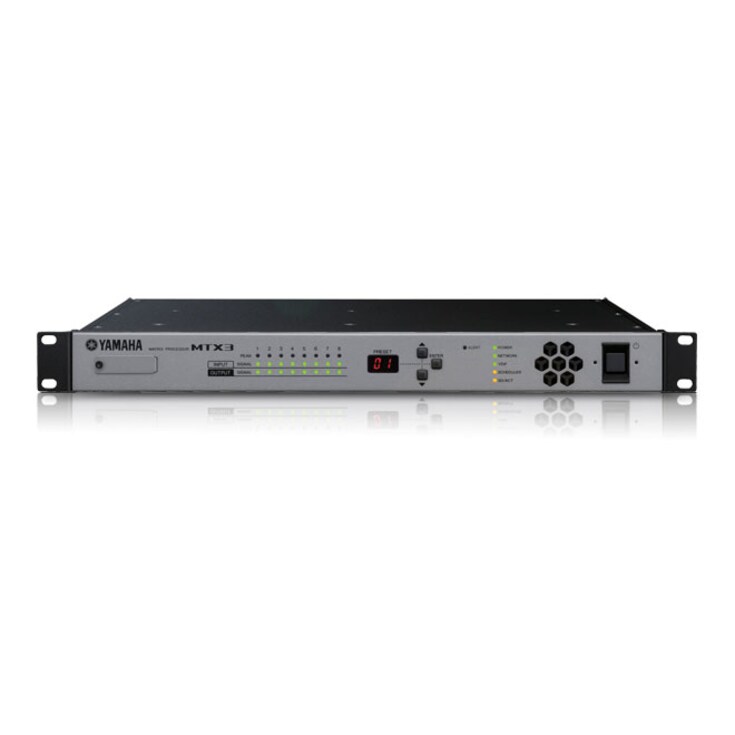

MTX 系列的輸入/輸出配置，適用各種應用場合：8 單聲道輸入 (mic/line)、2 立體聲輸入 (line) 以及透過 YDIF 的 16 數位輸入。輸出端有 8 線等級的單聲道輸出和透過 YDIF 的 16 數位輸出。MTX 處理器同時配備 SD 記憶卡槽，可播放儲存在 SD 記憶卡上的 MP3/WAV 檔案。活動調度功能讓您可將這些檔案作為音樂、公告或鐘聲播放，甚至可以在預定時間觸發配備 GPI 輸出的外接裝置，並呼叫儲存在 MTX 中的預設。

EXi8/Exo8 是 MTX/MRX 系列的輸入/輸出擴充器。EXi8 轉換類比 mic/line 訊號為數位訊號並透過 Yamaha 專利的 YDIF 連線，傳輸至 MTX。可從 MTX-MRX Editor 遠端控制Exi8連接的前級擴大機 。

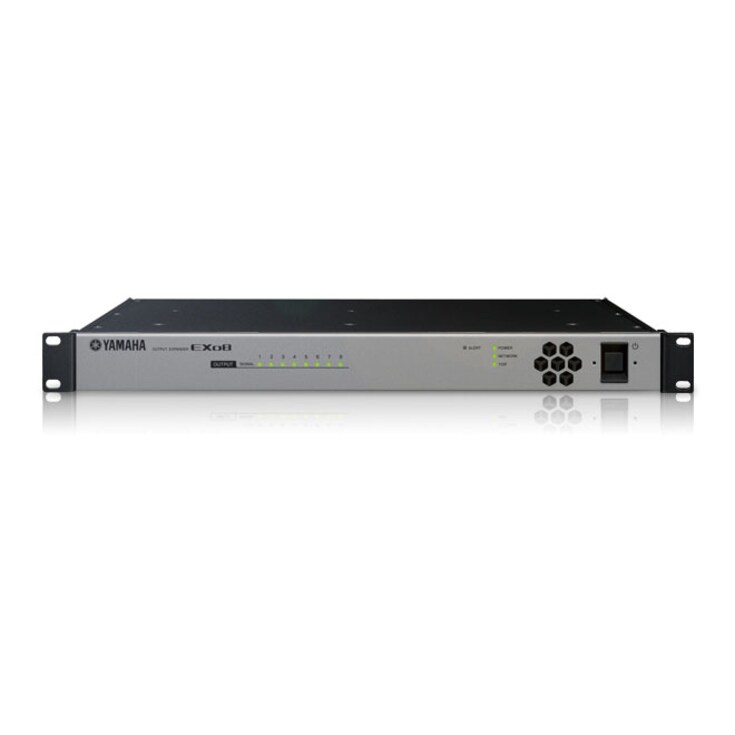

EXo8 同時透過 YDIF 連接到系統，並配備 8 聲道 DA 轉換器，可轉換數位輸出為高音質的類比訊號。

MTX 使用全新開發的 YDIF 數位傳輸格式，此乃 Yamaha 專利的獨家技術，可透過標準 CAT5 乙太網路線，進行 16 聲道的音訊和字組時脈傳輸。YDIF 讓您可簡單利用最長 30 公尺的纜線，串聯多個 MTX 系列或將音訊饋送到 XMV 系列功率擴大機。

發布模式

最多 16 聲道的音訊可以從上游裝置傳輸到下游裝置。

串聯模式

- 可專門作為 MTX 的 8 聲道串聯匯流排。

- 可在多台 MTX 間通訊。

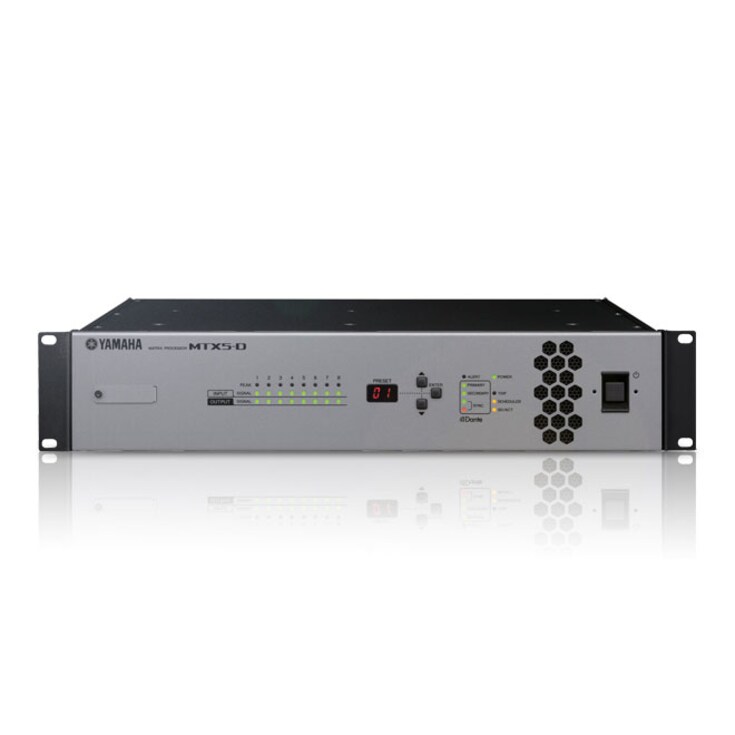

MTX5-D 配備雙 Dante 連接埠，允許輸入 16 個聲道，並輸出 @44.1kHZ/48kHz，以在備用網路上執行。簡潔、大型且精密的 Dante 網路系統可利用 MTX5-D 和啟用 Dante 的 XMV-D 擴大機建立。

不僅在處理器和功率擴大機採用 Audinate 的 Dante 網路音訊連接埠，同時也涵蓋其他許多數位音訊設備類型，例如 Yamaha 數位混音控台。版本 3.2 和更新版支援 I/O 安裝基座「Rio 系列」和「Tio 1608-D」的 HA 控制，使其成為更大型網路音訊系統的完美骨幹，尤其是在使用 YDIF 而未限制最長連線距離為 30 公尺並透過 CAT5e 纜線，最長輸送音訊達 100 公尺的情況下。

Dante 數位網路處理所有音訊和控制資料，讓系統可輕鬆進行改版和擴充。可透過單條 CAT5e 纜線，將新裝置加入網路並使用 MTX-MRX Editor，快速進行配置。Dante 網路提供優異的系統彈性度以及可供未來擴充使用的多種功能。

使用少量裝置建立簡易系統時。建議使用菊鏈網路。

因為 Dante 可透過一條纜線傳輸控制和音訊，因此菊鏈模式不需要網路交換機。

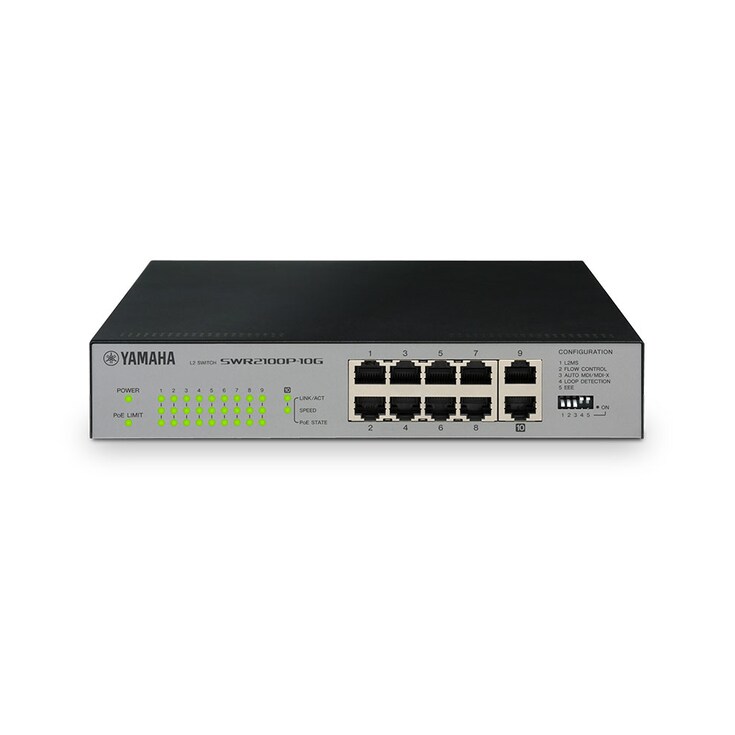

星形網路中，每台裝置都連至集中的控制中心。使用 GbE 相容網路交換機，讓您可配置寬頻且大型的網路。

如果提升彈性，因應意外的網路問題，建議使用備用網路。

啟用 Dante 的 MTX5-D 訊號處理器現在支援 AES67 音訊網路互連標準。可透過 AES67 連線至音訊網路，例如 Ravenna、Q-LAN 或 Livewire，進一步提升系統規模。

同時支援 Dante 裝置鎖定，避免第三方修改 Dante 設定。可提升環境的系統安全性，例如預期由外部作業公司操作演奏廳系統或使用自己的設備。

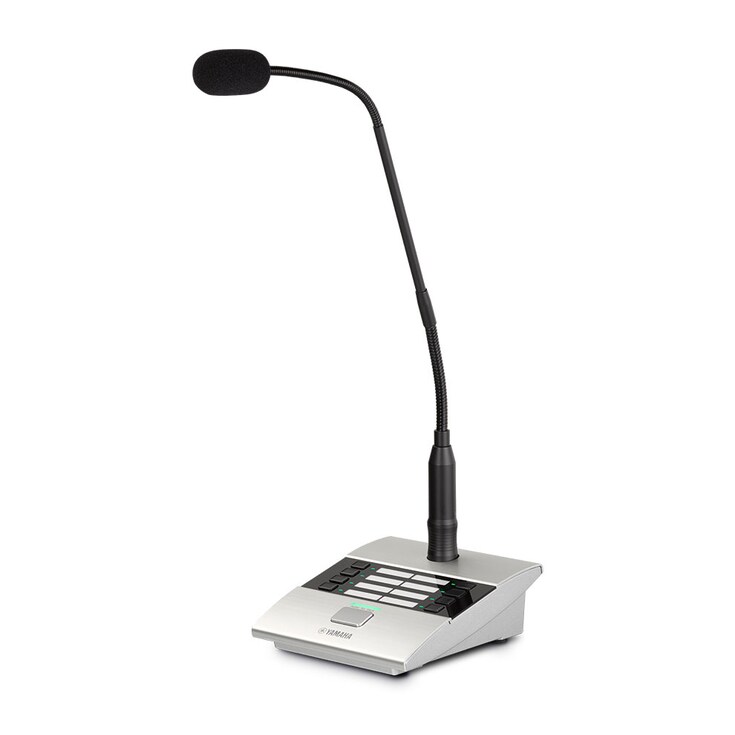

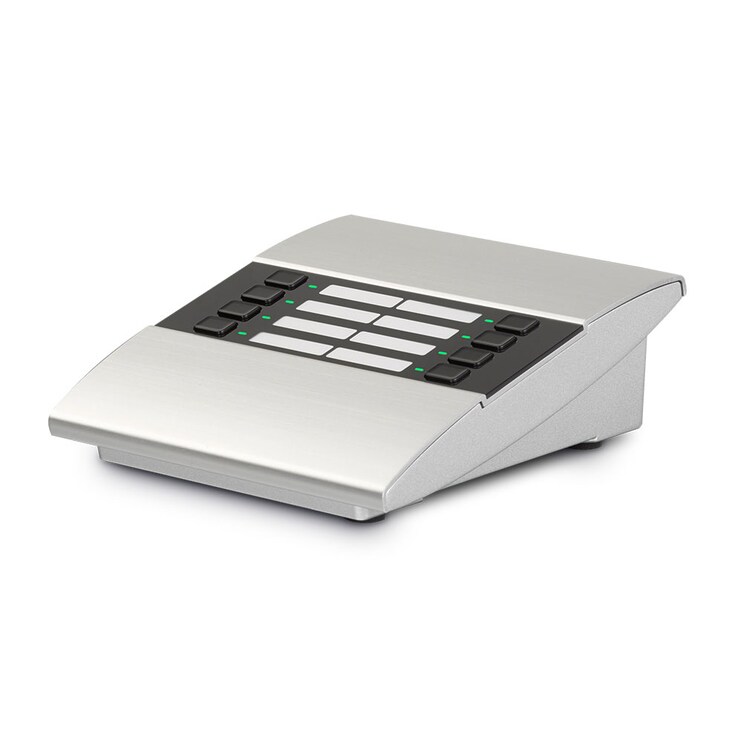

PGM1 傳呼站和 PGX1 傳呼擴充器的設計，專門與 MRX7-D 或 MTX5-D 搭配使用。他們使用 PoE 運作並透過 Dante 連接至網路。每台 PGM1 最多可以擴充兩台 PGX1 單元，且最多可將 4 台 PGM1 單元連接到單一系統。

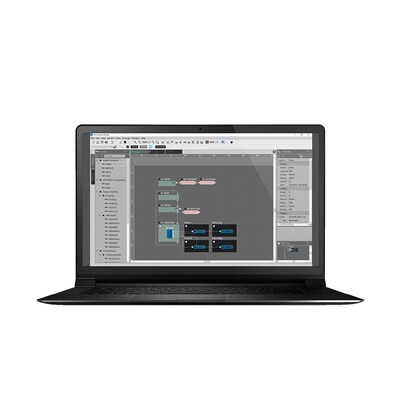

ProVisionaire 系列提供簡易且直覺的方式，創造出原創的控制器，可為目標安裝進行最佳的配置。且提供多種設計的傳呼，針對不同播音區域和/或使用者，提供擁有預設和針對各種情況進行最佳化參數設定的控制面板。

無須專屬的工程設計技巧。直覺式的介面，讓您更輕鬆建立音量控制推桿和來源選擇的開關。

藉由簡易地將小工具如推桿和開關拖放到屏幕上，便可以建立專用於安裝項目所需的應用程式和功能的理想原創控制面板，無需任何程式設計專業知識或經驗。ProVisionaire Control 可以控制各種 Yamaha PA 設備和 NXAMPmk2 含擴大機 TD 控制器。還與 IDK 視訊切換器相容，讓音訊和視訊系統的控制更全面且方便。此外，Provisionaire Control 為 Yamaha 專業音響設備增加統一監控功能，可透過音訊網路進行深入管理。ProVisionaire Control 是可提供各種方便且可靠的應用程式的統一平台解決方案。

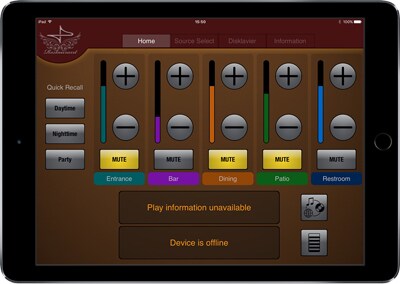

方便的 iPad 應用程式讓您可透過 Wi-Fi 網路進行 MTX/MRX 系統控制。可視需要組織安排多種控制工具，建立客制且對個別系統最理想的控制面板配置。

*可從 Apple App Store 免費下載 ProVisionaire Touch。（Apple 和 iPod 是在美國和其他國家註冊的 Apple Inc. 的商標。App Store 是 Apple Inc. 的服務商標）。

可使用單一 iPad，控制廣泛的音樂來源：CD 播放器、NAS 儲存空間、行動裝置、網際網路電台，甚或是鋼琴。此外還包含 Yamaha 藍光播放器和 AV 接受器。使用單一 iPad 即可提供完美的管理系統，可依據餐廳/宴會廳活動，切換影片和音樂來源、共同控制麥克風的音量調整和會議室的影片切換。

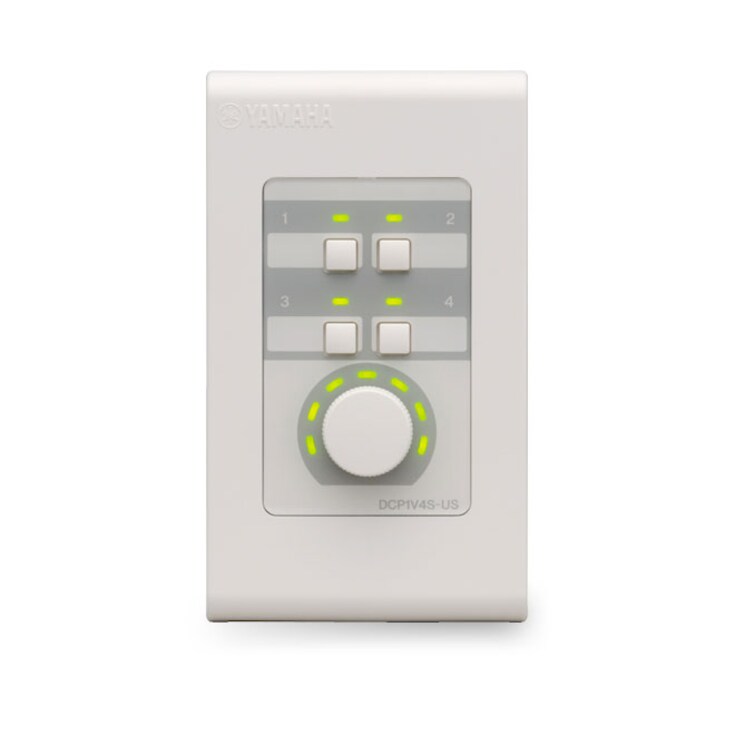

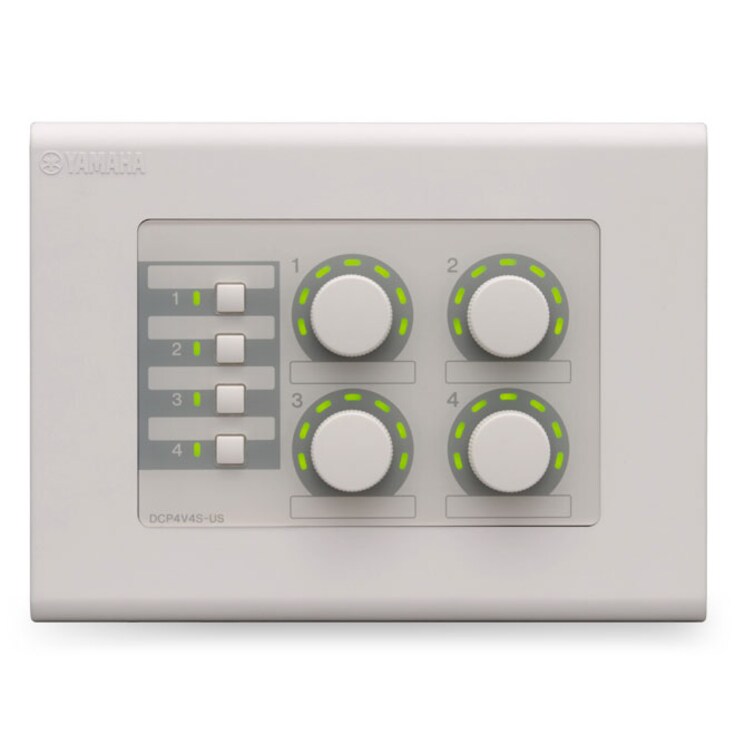

DCP 控制器提供多種功能的彈性外部控制，例如預設呼叫、音量和 SD 卡播放。該系列包括三種不同型號，擁有多種開關和音量旋鈕配置。

iPhone 或 Android 裝置的無線DCP 應用程式讓您可遠端控制 MTX/MRX 系列裝置。因為無線 DCP 的功能與 DCP 系列相同，您可在任一處，如餐廳、宴會廳等場地，透過智慧型手機，控制 MTX/MRX 系列。

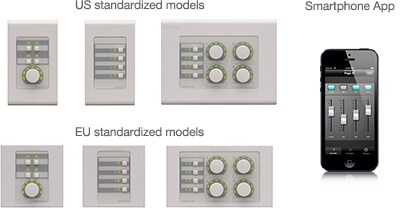

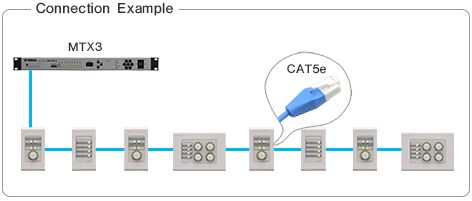

透過菊鏈連接，將 DCP 控制器連接到 MTX/MRX 系列，最多可連接八個控制面板。所有三種型號皆提供美規或歐規尺寸，目的是符合全球多數地區的規格要求。

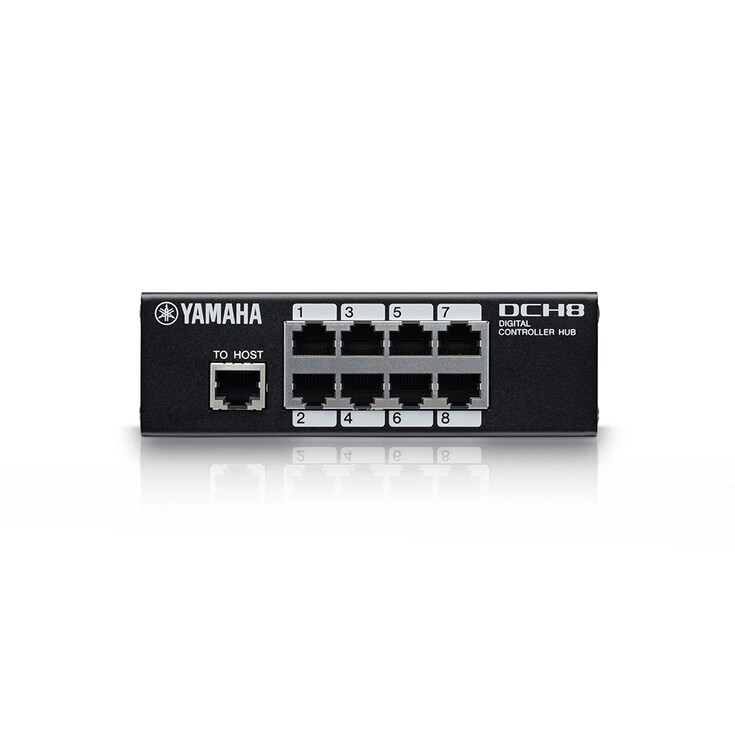

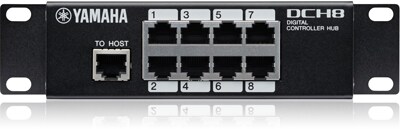

DCH8 從主機裝置，如 Yamaha MTX/MRX 系列，可分割最多 8 條控制線。讓彈性系統架構得以實現，並整合星型連線和菊鏈連線作為主機裝置和控制面板間的中繼裝置。

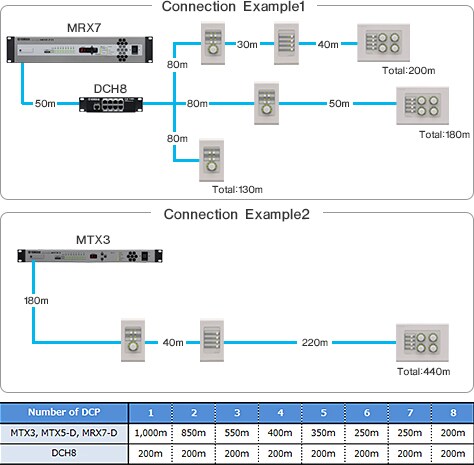

可使用最長 200 公尺的菊鏈連線，連接最多八台 DCP 控制器。且可透過減少如下安裝的 DCP 系列數量，延長連線距離。在面積範圍廣大的商業空間使用 2 或 3 台 DCP 控制器時，菊鏈連接最具效益。在跨樓層且面積廣大的商業空間中使用超過 4 台 DCP 控制器，彈性拓樸（結合菊鏈和星形連接）有助於透過將 DCP 系列與 DCH8 整合，而延長「總」纜線距離。

Yamaha MCP1 是控制 MTX 和 MRX 系統的先進壁掛式控制面板。其點矩陣顯示器和通用字元支援，加速多種語言的動態標籤，語言包括日文、中文和阿拉伯文。最長可指定 36 個字元到主要首頁或六個子頁。使用可設定 PIN 碼，保護任一頁面，不會被未授權而存取。最多可新增 16 台 MCP1 到 MTX/MRX 系統。

MTX-MRX Editor 是專為 MTX 和 MRX 系列訊號處理器內建音訊系統的管理和設定而設計。可混合麥克風、CD、MP3 和 WAV 檔案音效、傳送不同內容到多個區域、設定啟動計時器的音樂播放和公告以及更多功能。MTX-MRX Editor 讓管理和發布音效變得更容易，而且已使用單一電腦，針對商店或場地，進行音效最佳化。

此外在遊樂園和購物中心使用 3.2 版，可使用單一電腦個別管理多個子網路上的多個區域。

MTX-MRX Editor 軟體可透過使用模擬標準安裝程序的工作流程，加速音訊系統設計。方便使用的精靈，讓您可以按需配置，安排組織要使用的裝置，然後在需要時，新增處理元件。可根據應用環境的需求和規模，加入 MTX 系列矩陣處理器，EXi8 輸入擴充器、EXo8 輸出擴充器、XMV 系列功率擴大機和 DCP 數位控制面板。MTX-MRX Editor 提供輸入到輸出間，設計音訊系統的完整且直覺性的工具。

回授抑制器或 FBS 可在麥克風接收喇叭音訊時，消除令人不適的原聲回授並進行重新放大。

MTX 配備兩種 FBS，固態和動態。固態適用於麥克風不會移動且問題頻率保持不變的安裝場地。如果麥克風時常移動，則更適合使用動態 FBS，因為該功能可更新設定，消除回授。

AGC（自動增益控制器）是一種根據輸入水準，自動補償增益的功能，針對音量變化的輸入訊號，維持恆定的輸出音量。有人以不同音量講話或者有不同音量等及的背景音樂來源且沒有技術人員可以進行手動調整時，該功能就會非常實用。AGC 將調整輸出音量，讓聆聽者享有更愉悅的聆聽體驗。

1) 無人說話時

無人說話時，所有麥克風的輸入音量降低，並平均設定增益水準。增益不是讓每支麥克風靜音，而是在三個麥克風間平均分配，因此總增益量不變。

2) 一人說話時

一人說話時，麥克風的增益會立即提高至 0dB，同時其他兩支麥克風的增益降低。不同人說話時，情況也相同。

3) 多人說話時

兩個人同時講話時，增益水準會在兩支麥克風間自動分配，讓總增益量不變，且剩餘麥克風的增益降低。

優先自動調音器是獨立音源超出閾值時，將區域的輸出水準自動衰減至指定值內。例如，可在進行重要宣講時，降低背景音樂音量，以最大幅提升可聽性。

ANC 或環境噪音補償調整系統增益，針對浮動的背景噪音量，進行補償。常見的範例是在宴會上，環境噪音變大時，可能聽不到音樂或公告。ANC 會提高系統音量，進行補償。
