系列
MRX7-D訊號處理器
能簡單彈性的控制複雜且高容量的音效系統
功能
單一處理器中央式管理多個音效系統
企業會議室、教育機構、購物中心和各種其他環境的音效系統需求愈加龐大和複雜。MRX7-D 針對各種不同的音訊系統安裝工作，提供卓越的控制效率和彈性，以達成更廣泛的音訊系統安裝。
因為 MRX7-D 的設計架構允許自由配置，讓音訊工程師可以為客戶創造獨有的解決方案，讓客戶可整合許多獨有的處理元件並發揮可用的DSP的最高使用效率。內建 Dante 連接後，還可讓音訊系統利用市場許多其他 Dante 產品，包括 Yamaha 的各種數位混音器。
彈性且可隨意擴充
MRX7-D 完全發揮Dante 網路技術被全球採用的功能優勢。Dante 是真正的數位網路，可提升音訊系統的彈性和擴充能力，同時降低成本。透過網路可長距離同時處理和發布大量音訊頻道到多台裝置。因多種裝置均可啟用 Dante，例如麥克風、處理器、數位混音器和擴大機，因此是中型至大型系統設計的絕佳選擇。
為音效系統設計的直覺圖形介面
MTX-MRX Editor 設計流程在實體安裝工作流程中是具邏輯性的逐步模擬。
1.裝置配置精靈
2.功能設定
3.外部控制器設定
整合 MRX Designer 軟體的 MTX-MRX Editor 是創造各種系統設計的關鍵所在。MRX Designer 可讓您自由配置並輕鬆操作，同時打造彈性和強大音訊的系統。供設計師使用的強大功能包括大型的 64x64 矩陣、領先業界的 Dan Dugan 自動混音、先進的回音消除功能，以及其他專業元件。
ProVisionaire Design
ProVisionaire Design is a comprehensive Windows software application that allows intuitive sound design when using compatible Yamaha products. It is perfect for designing systems that utilize Yamaha products such as the MTX/MRX Series, the XMV Series, Rio/Tio interfaces, and ADECIA solutions. ProVisionaire Design can also be combined with the ProVisionaire Control computer application, allowing integrated control of all aspects of a project, from system design and configuration to everyday operation and management.
MTX-MRX Editor
The MTX-MRX Editor is a software application that can be used to construct sound systems with the MTX/MRX Series or the XMV Series. It allows control of sound systems to suit the environments and applications of multiple different areas, including delivery of music and vocal audio tailored to the specific needs of each area, and timer-triggered automated music playback and announcements.
Yamaha 提供廣泛的遠端控制選擇
對客戶而言，無論系統的精密程度如何，存取音訊系統的控制項簡易程度至關重要。因此，Ymaha 提供廣泛的遠端控制選擇。這包括簡易的 DCP 壁掛式控制面板，配備等同無線設備，可在 iOS 或 Android 手機或平板電腦上操作。此外，還配備更精密的 MCP1 可設定壁掛式控制器、PGM1 先進麥克風傳呼站和可適用 iOS 平台電腦的完全客製化 ProVisionare Tourch應用程式 和適用 Windows 裝置的 ProVisionaire Control 應用程式。
-
概述
MTX/MRX 系列的設計主要是針對多區域商業性安裝，並配備彈性處理功能，可應用於廣泛的應用場合。此乃 Yamaha MTX 和 MRX DSP 處理器的簡介。
-
概要：I/O
更進一步討論 MTX 和 MRX 處理器的輸入和輸出，並提供每個系統的處理功能概覽資訊。
一台裝置整合多種功能
豐富的 I/O 和擴充功能
整體調整操作麥克風、藍光播放器、其他輸入、內部 EQ 、其他效果，並將訊號發布至功率擴大機或外接控制器，都可使用單一裝置處理。
-
概要：I/O
更進一步討論 MTX 和 MRX 處理器的輸入和輸出，並提供每個系統的處理功能概覽資訊。

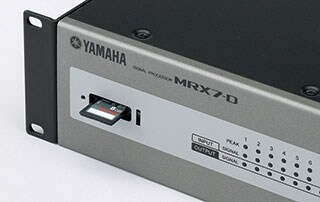

SD 記憶卡槽，方便播放
SD 記憶卡槽讓您可直接播放 MP3 或 WAV 格式的音訊檔案。這些檔案可透過遠端存取，可以是音樂播放的來源，也可以是預設公告或訊息，可依據內建的時程表功能進行廣播。最後 SD 記憶卡也可從 PGM1 傳呼站觸發儲存的鐘聲。
迷你-YGDAI 插槽帶來更高擴充性
可使用 EXi8 和 Exo8 輸入/輸出擴充器，新增至 MRX7-Ds 內建 I/O。擁有 mic/line 8 個輸入或八個類比輸出，可使用 Yamaha YDIF 格式透過 MRX7-D 來回傳輸，距離最長達 30 公尺。
MRX7-D 同時擁有一個迷你-YGDAI 插槽，可作為備用 插槽，且支援多種音訊格式並擴充至最多 16 組 I/O 聲道。
MRX7-D 數位網路系統
使用 MRX7-D 的兩種網路類型，可大幅降低安裝成本和時間。縮短的系統連接 YDIF 和更大型安裝的 DANTE 的組合可大幅改善設計彈性。
MRX7-D 的 Dante
MRX7-D 配備雙 Dante 連接埠，允許輸入 64 個聲道，並輸出 @44.1kHZ/48kHz，以在備用網路上執行。簡潔同時大型且精密的 Dante 網路系統可利用 MRX7-D 和啟用 Dante 的 XMV-D 擴大機建立。
不僅在處理器和功率擴大機採用 Audinate 的 Dante 網路音訊連接埠，同時也涵蓋其他許多數位音訊設備類型，例如 Yamaha 數位混音控台。在 3.2 版或更新版中，支援 I/O 安裝基座「Rio 系列」和「Tio 1608-D」的 HA 控制。使其成為更大型網路音訊系統的完美骨幹，尤其是在使用 YDIF 且未限制最長連線距離為 30 公尺時，可透過 CAT5e 纜線，最長輸送音訊達 100 公尺。
Dante 數位網路處理所有音訊和控制資料，讓系統可輕鬆進行改版和擴充。可透過單條 CAT5e 纜線，將新裝置加入網路並使用 MTX-MRX Editor，快速進行配置。Dante 網路提供優異的系統彈性度以及可供未來擴充使用的多種功能。
支援 Dante Domain Manager、AES67 和 Dante Device Lock
支援「Dante Domain Manager」的音訊網路互聯標準（更新至版本 3.31）。現在也支援 Audinate公司 的「Dante Domain Manager」。Audinate公司的「Dante Domain Manager」是網路管理軟體，提供使用者驗證和角色安全設定。現在您可依據 Dante 基礎架構，打造安全且可擴充的音響系統。
MRX7-D 訊號處理器現在支援 AES67 音訊網路互連標準。可透過 AES67 連線至音訊網路，例如 Ravenna、Q-LAN 或 Livewire，進一步提升系統規模。
同時支援 Dante 裝置鎖定，避免第三方修改 Dante 設定。可提升環境的系統安全性，例如預期由外部作業公司操作演奏廳系統或使用自己的設備。
YDIF
MRX7-D 使用 YDIF 數位傳輸格式，此乃 Yamaha 專利獨家技術，可透過標準 CAT5 乙太網路線，進行 16 聲道的音訊和字組時脈傳輸。YDIF 讓您可簡單利用最長 30 公尺的纜線，串聯多個 MRX/MTX 系列或將音訊饋送到 XMV 系列功率擴大機。
大型商業空間的智慧型、彈性傳呼系統
PGM1 傳呼站和 PGX1 傳呼擴充器的設計，專門與 MRX7-D 或 MTX5-D 搭配使用。他們使用 PoE 運作並透過 Dante 連接至網路。每台 PGM1 最多可以擴充兩台 PGX1 單元，且最多可將 4 台 PGM1 單元連接到單一系統。
-
PGM1、PGX1
Yamaha 的 PGM1/PGX1 是可與 MTX5-D 或 MRX7-D 搭配使用的傳呼站。可透過 Dante 網路並使用乙太網供電或 PoE 連上網路。該影片將示範如何將傳呼站設定至系統。
彈性和方便操作
為了因應音訊系統的規模和控制需求的成長，需要的裝置數量和複雜度也同時提升。使用 MRX7-D 和專屬的 MTX-MRX Editor 軟體，可透過軟體精靈，快速安排組織輸入和輸出裝置，且可視需要整合內建 MRX7-D 處理元件。一個簡易的軟體應用程式提供廣泛的系統設計和管理所有的需求。
專屬軟體，提升全面的音訊系統設計

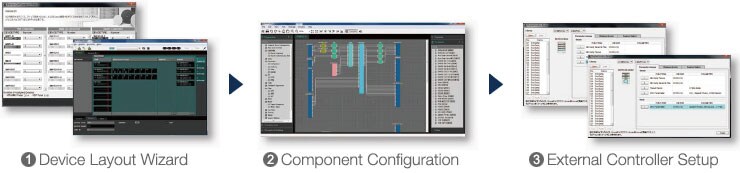

MTX-MRX Editor 軟體可透過使用模擬標準安裝程序的工作流程，加速音訊系統設計。方便使用的精靈，讓您可以按需配置，安排組織要使用的裝置，然後在需要時，新增處理元件。MTX-MRX Editor 提供輸入到輸出間，設計音訊系統的完整且直覺性的工具。
-
1) 裝置配置精靈
除了 MRX7-D，精靈也可視需要，加入並安排 MTX 系列矩陣處理器、XMV 系列功率擴大機、DCP 數位控制面板和 EXi8/EXo8 輸入和輸出擴充器。
-
2) 元件配置
MRX7-D 配備多種且各樣的內建處理元件：音量推桿、ON/OFF 開關、矩陣視訊源選擇工具、GEQ, Dugan 自動混音、語音保密元件、回音取消器和更多功能。只需透過圖形介面，選擇需要的元件並安排組織裝置。
-
3) 外部控制器設定
可透過 MTX-MRX Editor 指定提供給終端使用者的參數。可以容納各種外部控制器，以滿足每項安裝的需求。
提供欲高效率的主持會議時所需的功能
Dugan 自動混音器：避免多台麥克風產生的回授和令人不適的拾音
因為使用多組麥克風，導致音質和可聽度受損，所以難以在企業會議和小組座談上控制回授和令人不適的拾音雜訊。Dugan 自動混音器降低未使用麥克風的增益時，也自動提升使用的麥克風增益。同時記錄個別輸入和整體輸入程度的關係，以確保達到一致且理想的混音器增益。隨時維持一定安全的增益邊限和最佳訊噪比。
-
Dugan 自動混音器 1
沒有人說話時，所有麥克風的輸入水準很低，而增益水準相等。增益會在所有麥克風間平均散佈，而非逕行靜音。
-
Dugan 自動混音器 2
一人說話時，說話者麥克風的增益會立即提高至 0dB，同時其他麥克風的增益降低。其他任何人說話時，也會發生相同情況。
-
Dugan 自動混音器 3
如果兩人同時說話，將調整使用中麥克風間的增益分布，達到一致的增益水準，同時其餘的麥克風增益會降低。
原聲回音取消器：消除遠端會議回音，以達到最高可聽度
在大型會議場地，位於本地喇叭遠處的語音可由本地麥克風接收且除了本地語音外，還可傳回遠處位置。這類回音可大幅降低遠處位置對聲音的可聽度。原聲回音取消器可有效抑制這類令人不適的回音，並最大幅提升清晰度和可聽度。會比較麥克風接收的音效與喇叭發出的音效，然後進行分析。裝配自適應濾波器，抑制麥克風輸入中的喇叭輸出，避免喇叭輸出被麥克風回傳變成回音。請注意該功能的設計無法消除場地本身的反射音或殘響。
* 版本 2.1 和之後版本提供原聲回音取消器功能。
語音保密系統：保護會議室內的機密資訊
保護會議室和會議空間的隱私是越來越受重視的問題，特別是在金融或醫療機構。語音保密系統使用原創的聲音屏蔽技術，避免機密資訊的外洩。捨棄使用高音量雜訊屏蔽對話的方法，「資訊屏蔽音」有效使用原創流程，合成人類語言元素，進而隱蔽談話資訊。該方法可透過相對較低音量的屏蔽技術保護資訊，以維護會議環境的舒適度。人類語音合成的聲音，讓竊聽者無法理解對話。該功能不會讓對話的語音靜音。
Control
控制外接裝置，包括其他公司的裝置
「外部活動」功能讓您能夠從 Yamaha 處理器MTX3、MTX5-D 和 MRX7-D 發出 UDP 或 TCP 指令。本功能可讓您透過 GPI、DCP、MCP1、無線 DCP 和預設呼叫來控制外接裝置，包括其他公司的裝置。 例如，您可以使用控制裝置打開投影機、關閉窗簾，以及關閉燈光。
彈性設計和更多元的客製化控制面板
Yamaha 提供多樣化的遠端控制選擇，以適用各種不同類型的安裝和客戶獨特的需求。範圍從簡易的壁掛面板遠端控制器，乃至依據 iOS 或 Windows 平台上的控制，進行全客製化軟體。
以直覺和簡易的方式，設計彈性控制器
ProVisionaire 系列提供簡易且直覺的方式，創造出原創的控制器，可為目標安裝進行最佳的配置。且提供多種設計的傳呼，針對不同播音區域和/或使用者，提供擁有預設和針對各種情況進行最佳化參數設定的控制面板。
無須專屬的工程設計技巧。直覺式的介面，讓您更輕鬆建立音量控制推桿和來源選擇的開關。
ProVisionaire Control
藉由簡易地將小工具如推桿和開關拖放到屏幕上，便可以建立專用於安裝項目所需的應用程式和功能的理想原創控制面板，無需任何程式設計專業知識或經驗。ProVisionaire Control 可以控制各種 Yamaha PA 設備和 NXAMPmk2 含擴大機 TD 控制器。還與 IDK 視訊切換器相容，讓音訊和視訊系統的控制更全面且方便。此外，Provisionaire Control 為 Yamaha 專業音響設備增加統一監控功能，可透過音訊網路進行深入管理。ProVisionaire Control 是可提供各種方便且可靠的應用程式的統一平台解決方案。
ProVisionaire Control 基本程序：為操作進行設定
-
步驟 1：控制器設計
建立執行音量推桿和交換器的小工具配置並指定到所需的控制裝置。
-
步驟 2：檢查和交貨
使用 ProVisionaire Control 控制器功能，將其作為實際控制器使用，以檢查外觀和使用性。
-
步驟 3：操作
系統上線後，可控制所有相容的裝置。可在牆壁或其他固定平面安裝面板裝置，或手持使用，完全發揮遠端控制的自由和便利性。
ProVisionaire Touch
方便的 iPad 應用程式讓您可透過 Wi-Fi 網路進行 MTX/MRX 系統控制。可視需要組織安排多種控制工具，建立客製化且對個別系統最理想的控制面板配置。
* 可從 Apple App Store 免費下載 ProVisionaire Touch。（Apple 和 iPod 是在美國和其他國家註冊的 Apple Inc. 的商標。App Store 是 Apple Inc. 的服務商標）。
多種音樂和影片的內容控制
可使用單一 iPad，控制廣泛的音樂來源：CD 播放器、NAS 儲存空間、行動裝置、網際網路電台，甚至是鋼琴。此外還包含 Yamaha 藍光播放器和 AV 接收器。依據餐廳/宴會廳活動，切換影片和音樂來源、共同控制麥克風的音量調整和會議室的影片切換，使用單一 iPad 就可提供完美的管理系統。
廣泛的外接控制器支援
MRX7-D 與廣泛的外接控制器相容，讓您可輕鬆進行音量調整和複雜的控制操作。

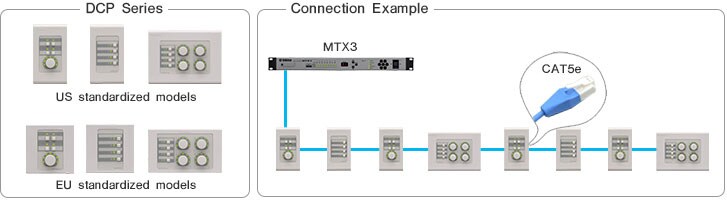

數位控制面板 - DCP 系列
DCP 控制器提供多種功能的彈性外部控制，例如預設呼叫、音量和 SD 卡播放。該系列包括三種不同型號，擁有多種開關和音量旋鈕配置。透過菊鏈連接，將 DCP 控制器連接到 MTX/MRX 系列，最多可連接八個控制面板。所有三種型號皆提供美規或歐規尺寸，目的是符合全球多數地區的規格要求。
-
數位控制面板 - DCP 系列
數位控制面板 (DCP) 是控制 MTX/MRX 處理器所有精密設定的解決方案。讓我們進一步探討其功能並學習如何使用 MTX-MRX Editor 設定 DCP。
數位控制集線器 - DCH8
DCH8 從主機裝置，如 Yamaha MTX/MRX 系列，可分割最多 8 條控制線。讓彈性系統架構得以實現，並整合星型連線和菊鏈連線作為主機裝置和控制面板間的中繼裝置。

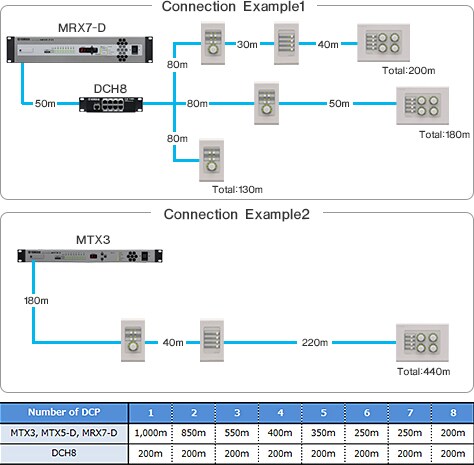

DCP 系列/DCH8 連接距離
可使用最長 200 公尺的菊鏈連線，連接最多八台 DCP 控制器。且可透過減少如下安裝的 DCP 系列數量，延長連線距離。在面積範圍廣大的商業空間使用 2 或 3 台 DCP 控制器時，菊鏈連接最具效益。在跨樓層且面積廣大的商業空間中使用超過 4 台 DCP 控制器，彈性拓樸（結合菊鏈和星形連接）有助於透過將 DCP 系列與 DCH8 整合，而延長「總」纜線距離。
-
數位控制集線器 - DCH8
DCH8 提升 DCP 配置的彈性度。進一步探討裝置並學習如何使用 DCH8 將 DCP 整合。
無線 DCP
iPhone 或 Android 裝置的無線DCP 應用程式讓您可遠端控制 MTX/MRX 系列裝置。因為無線DCP 的功能與 DCP 系列相同，您可在任一處，如餐廳、宴會廳等場地，透過智慧型手機，控制 MTX/MRX 系列。
* 可從 Apple App Store 和 Google Play 免費下載 無線DCP。（Apple、iPhone 和 iPod 是在美國和其他國家註冊的 Apple Inc. 的商標。App Store 是 Apple Inc. 的服務標誌，而 Google Play 是 Google Inc. 的商標。）
-
無線 DCP
無線DCP 可透過智慧型裝置的使用，提升其彈性度。提供 DCP 相同的功能，且無需使用纜線。該影片將說明如何設定無線 DCP。
壁掛控制面板 MCP1
Yamaha MCP1 是控制 MTX 和 MRX 系統的先進壁掛式控制面板。其點矩陣顯示器和通用字元支援，加速多種語言的動態標籤，語言包括日文、中文和阿拉伯文。最長可指定 36 個字元到主要首頁或六個子頁。使用可設定 PIN 碼，保護任一頁面，不會被未授權而存取。最多可新增 16 台 MCP1 到 MTX/MRX 系統。
-
壁掛式控制器 MCP1
Yamaha MCP1 是控制 MTX 或 MRX 系統的先進壁掛式控制器。與 DCP 系統相較，讓使用者可使用更多功能遠端控制系統，且安全性更高。該影片將示範如何將 MCP1 設定至系統。
AMX/CRESTRON
MRX7-D 包括 RS232C 和乙太連接器，可連接到多種不同的外接控制器，例如 AMX 和 CRESTRON 製造的控制器。
系統

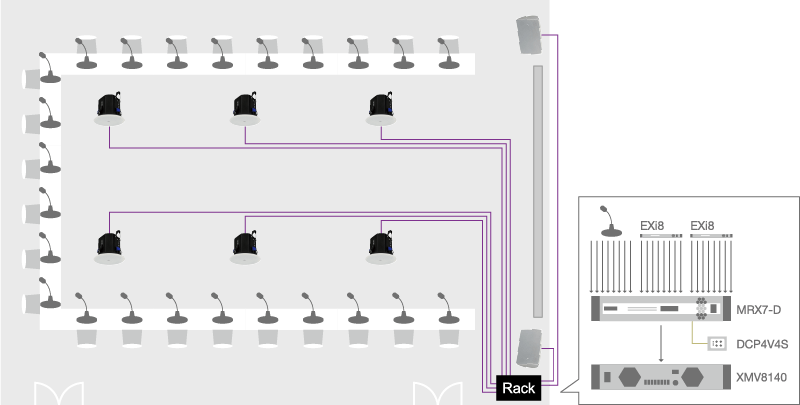

系統 1：配備 Dugan 自動混音器的會議室
在使用多支麥克風的會議室或會議中心，MRX7-D Dugan 自動混音功能可管理每支麥克風的音量，達到最佳的清晰度並抑制令人不適的回授。同時，結合其他功能時，MRX7-D 可提供舒適的語音環境。

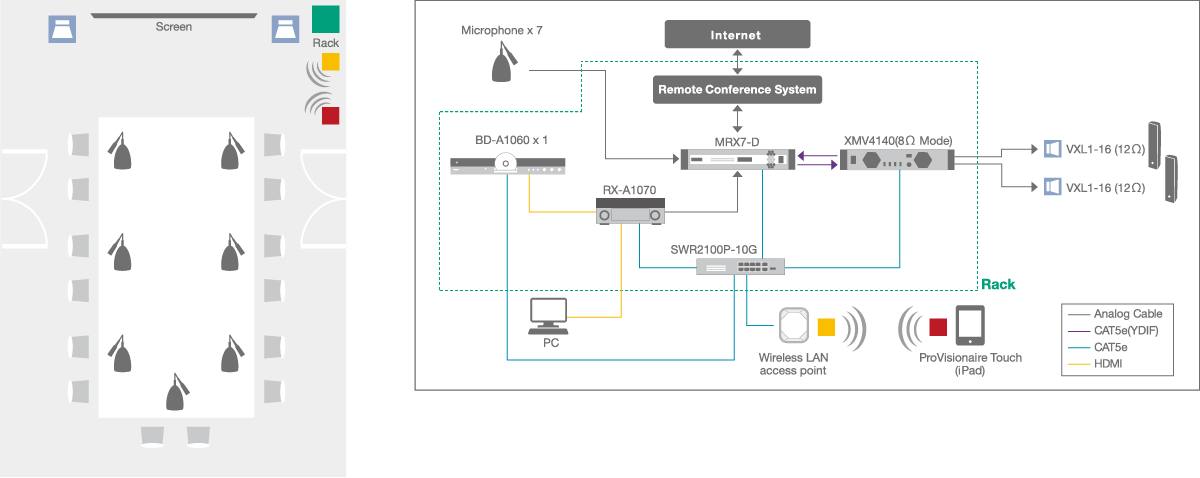

系統 2：配備遠端會議系統的會議室
使用 MRX7-D 的 AEC 功能，不同會議室中的多個參與者可加入遠端電話會議。可透過安裝 ProVisionaire Touch 的 iPad，操作會議室中的 PA 系統。

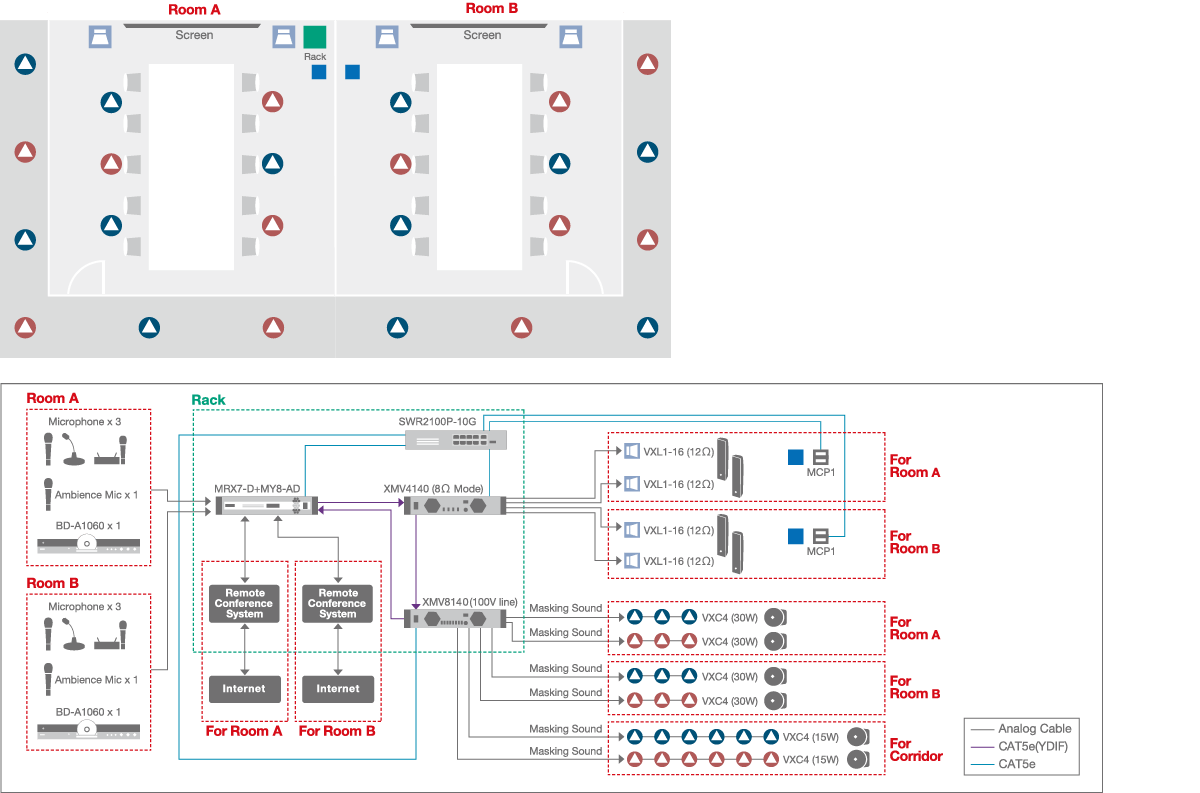

系統 3：配備語音保密系統的會議室（中型）
如果在兩個相鄰的會議室同時舉行會議，則可能擔心互相聽到鄰近會議室的對話，並進而導致與會者的注意力分散。該系統利用語音保密功能，避免會議室的對話內容外洩到走廊。同時，還屏蔽鄰近會議室的會議內容，提供舒適的環境，讓與會者可集中注意力參加每次會議。

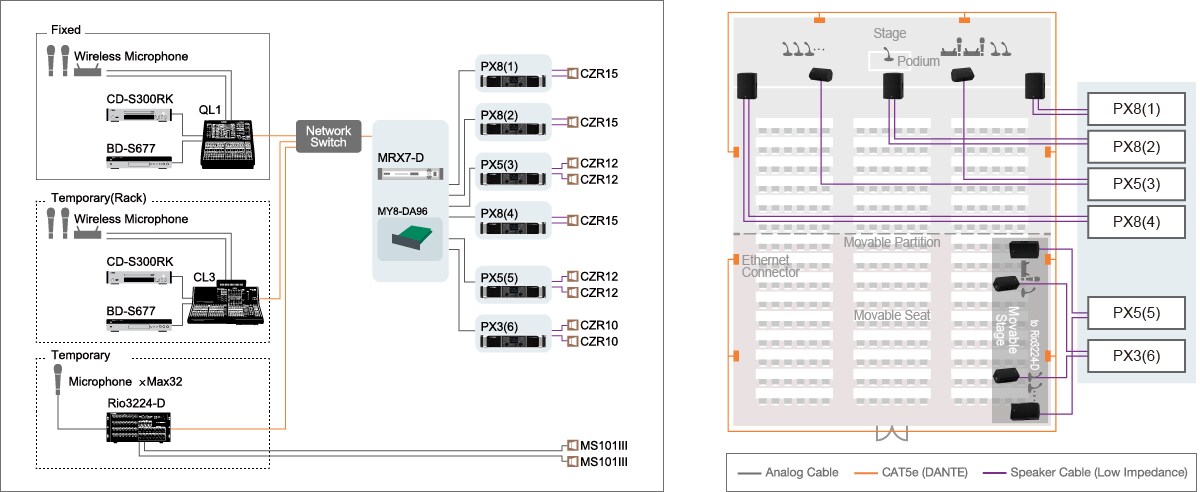

系統 4：配備 Dante 音訊網路系統的會議廳
使用 Dante 網路，會議廳可完整使用，也可進行區隔，方便進行會議、研討會、講座、小組討論和其他活動，進行音訊通訊。MRX7-D 可透過 Dante 網路進行調節，讓各種方式都可以共享音訊。
使用整個會議廳時，可使用控制室的 CL3 數位混音控台或會議廳區域的 QL1 數位混音控台。分隔會議廳時，QL1 可作為階段結束分區，而 CL3 可用於剩餘分區。
會議廳的 I/O 安裝基座和 QL1 數位混音控台可依據需要定位，並連接到會議廳周圍多個臨近的乙太網路連接埠。
選項
數位控制面板 - DCP 系列
所有三種型號皆提供美規或歐規尺寸，目的是符合全球多數地區的規格要求。
DCP1V4S數位控制面板
DME7、MTX/MRX 系列和 MA/PA 系列專用的壁掛式控制面板，配備 1 個音量控制和 4 個開關。可輕鬆透過 CAT5 乘載 RS485 + 功率連結。最多可將 8 個 DCP 連接到 1 台 DME7 和 MTX/MRX 系列。1 個 DCP1V4S 可連接到 1 台 MA2030a/MA2030。最多可將 2 個 DCP 連結到 1 台 MA2120 或 PA2120。
DCP4S數位控制面板
DME7、MTX/MRX 系列和 MA/PA 系列專用的壁掛式控制面板，配備 4 個開關。可輕鬆透過 CAT5 乘載 RS485 + 功率連結。最多可將 8 個 DCP 連接到 1 台 DME7 和 MTX/MRX 系列。最多可將 2 個 DCP 連結到 1 台 MA2120 或 PA2120。
DCP4V4S數位控制面板
DME7、MTX/MRX 系列和 MA/PA 系列專用的壁掛式控制面板，配備 4 個音量控制和 4 個開關。可輕鬆透過 CAT5 乘載 RS485 + 功率連結。最多可將 8 個 DCP 連接到 1 台 DME7 和 MTX/MRX 系列。1 個 DCP1V4S 可連接到 1 台 MA2030a/MA2030。最多可將 2 個 DCP 連結到 1 台 MA2120 或 PA2120。
數位控制集線器
DCH8數位控制器中心
將 Yamaha DME7 和 MTX/MRX 系列等主機裝置的控制線路分成至多 8 條線路。
傳呼站
PGM1調度平台麥克風
PGM1 是可與 MTX5-D 或 MRX7-D 搭配的調度平台麥克風。
- Dante 網路支援
- 8 個按鈕可指定為任何功能 *透過 MTX-MRX Editor 指定輸出目的地和輸入來源
- 每個系統最多可連接 4 個單元。
- PoE 支援
- 尺寸：132(W) × 56(H) × 154(D) mm（不包含麥克風）
- 重量：1.2 kg（包含麥克風），1.0 kg（不包含麥克風）
PGX1調度平台延長線
PGX1 是可與 PGM1 搭配的調度平台延長線。
- PGM1 功能擴充
- 8 個按鈕可指定為任何功能 *透過 MTX-MRX Editor 指定輸出目的地和輸入來源
- 每台 PGM1 最多可連接 2 個單元。
- 尺寸：132(W) × 56(H) × 154(D) mm
- 重量：0.9 kg（不包含連接支架）
壁掛控制器
MCP1
壁掛控制器
- 可分配 6 個按鈕以執行控制功能（透過 ProVisionaire Design 或 MTX-MRX 編輯器）
- 支援多語言顯示
- 四種使用者等級，進行權限管理
- 每個系統最多可連接 16 個單元。
- PoE 支援
- 提供背部攝影頭適配介面
- 尺寸：149(W) × 125(H) × 18(D) mm
- 重量：0.5 kg
L2交換器
SWR2100P-10GL2 交換器
SWR2100P 系列網路交換器配備十個 RJ45 連接埠。
- 提供 PoE 電源的連接埠：1-9 /1-9提供PoE且可同時使用
- 每個 PoE 相容連接埠提供最高 30W 電力（所有連接埠 70W）
SWR2100P-5GL2交換器
SWR2100P 系列網路交換機配備五個 RJ45 連接埠。
- 提供 PoE 電源的連接埠：1-4 /1-4提供PoE且可同時使用
- 每個 PoE 相容連接埠提供最高 30W 電力（所有連接埠 70W）
SWR2311P-10GL2交換器
可輕鬆進行 Dante 網路（如 Qos、EEE 和 IGMP Snooping）穩定運作的建議設定
- 配備 PoE 電源的 LAN 連接埠：8(1-8)
- LAN/SFP 複合連接埠：2(9, 10)（LAN 連接埠和 SFP 插槽為專用）
- PoE 電源與 IEEE 802.3at 相容，且可提供所有 PoE 連接埠最多 30W 電力
- 內建 RADIUS 伺服器，提供進階的安全性管理
輸入擴充器/輸出擴充器
EXi8輸入擴充器
EXi8 輸入擴充器可轉換類比麥克風/line 音訊為數位格式並使用 Yamaha 的 YDIF 格式，傳輸訊號。可透過乙太網路連線，從 MTX/MRX 系列處理器，遠端控制 EXi8 的前級擴大機。
EXo8輸出擴充器
EXo8 輸出擴充器配備 8 聲道 DA 轉換器，可透過 YDIF，從 MTX/MRX 系列轉換數位輸出，產生高品質的類比音訊。
Exi8/ Exo8 Specifications
EXi8 Analog Input Specifications
EXi8 Digital Input Specifications
EXo8 Analog Output Specifications
EXo8 Digital Output Specifications
Exi8 / Exo8 Control I/O Specifications
MTX-MRX Editor
專屬軟體，提升全面的音訊系統設計
單一電腦進行多個中央式管理的音效系統
MTX-MRX Editor 是專為 MTX 和 MRX 系列訊號處理器內建音訊系統的管理和設定而設計。可混合麥克風、CD、MP3 和 WAV 檔案音效、傳送不同內容到多個區域、設定啟動計時器的音樂播放和公告以及更多功能。MTX-MRX Editor 讓管理和發布音效變得更容易，而且已使用單一電腦，針對商店或場地，進行音效最佳化。
使用單一電腦，集中式管理多個網路系統
此外在遊樂園和購物中心使用 3.2 版，可使用單一電腦個別管理多個子網路上的多個區域。
多種音訊功能
1) 配備多種應用程式
MRX7-D 以「元件」形式，提供安裝音訊系統各種功能，元件可視需要進行整合和配置：音量推桿、開關、矩陣式混音器、訊源選擇工具、圖形化 EQ、Dugan 自動混音、語音保密、回音取消和更多元件。
* MTX-MRX Editor Ver.2.1.0 and later.
** MTX-MRX Editor Ver.2.2.0 and later.
*** Included in MTX-MRX Editor Version 3.2.0 and later.
環境噪聲補償
一天和一周的不同日期中，環境噪音可能大不相同，因此必須依據種類，適當調整背景音樂和公告音量。環境噪聲補償負責自動進行調整、設定背景音樂和公告，以隨時維持最適當音量。
Dugan 自動混音器
使用 Dugan 自動混音器，使用的麥克風輸入增益將自動提升，同時未使用的錄音增益將降低，以減緩環境噪音的洩漏。進一步提升語音的清晰度。無需特殊技術知識或技術 - 錄音增益將自動進行調整。
* 無論是3.0.0 版還是更新版，Dugan 自動混音器輸入聲道的數量已擴充至最多 24 個聲道。
-
Dugan 自動混音器
Dan Dugan 演算法清楚共享麥克風間的錄音增益，避免音訊的開關或其他人工操作痕跡。我們將進一步討論 Dugan 自動混音器或 MTX/MRX 處理器。
結合工具 (Room Combiner/Room Combiner plus Automixer)
該元件是管理宴會廳分區空間以及開放式零售商場分割或整合的理想工具。只需一個元件，就可控制最多八個區域。提供兩種類型的結合元件：Room Combiner 和 Room Combiner plus Automixer後者額外配備 Dan Dugan 自動混音器功能。
* 無論是3.0.0 版還是更新版，Dugan 自動混音器輸入聲道的數量已擴充至最多 24 個聲道。
-
空間結合
MRX7-D 配備稱為空間結合的智慧矩陣系統，可管理空間內的音區，如舞廳或會議廳。我們將進一步討論該功能。
喇叭處理器
除提供最多 4 向電子分音器外，喇叭處理器元件包括延遲、6 波段參數等化器、限幅器和其他功能。使用者建立的資料會儲存在資料庫中，方便需要時立即取用，也能應對所使用喇叭的及時變動。
矩陣式混音器
提供各種矩陣式混音器元件，下至小型 2x2 類型，上至大型 64x64，以因應更複雜的混音需求。
定時器
可在設定的時間啟動任何功能。與內建 SD 記憶插槽搭配使用，定時器可用來排定特定音訊檔案的播放。
原聲回音取消器
AEC（原聲回音取消器）元件可減少電話會議所導致的原聲回音並提供會議中更優質的音效。
-
AEC（原聲回音取消器）
在大型會議場地，本地喇叭遠處的語音可由本地麥克風接收，且除了本地語音外，還可傳回遠處位置。AEC 元件可有效避免產生此問題。讓我們了解其運作方式。
語音保密
該功能可進行環境混音，並遮蔽音訊，讓附近民眾難已聽到特定地點的對話。雖然每個混音訊號有兩種輸出，這兩種輸出包含一個無偏移的輸出和一個有偏移的輸出。指定這兩種輸出至個別喇叭後，您可減少聲音重疊處偏斜相位的不自然感。
回授抑制器（觸點 FBS/調整音高 FBS）
這些元件可有效抑制一或多支麥克風接收喇叭輸出而導致的回授並以持續循環方式重新放大。回授不僅會造成耳朵不適，也可能實際造成喇叭損壞。避免回授的第一步是拉開喇叭和麥克風間的距離。在最精密的定位後仍無法避免回授時，回授抑制器 (FBS) 功能可最大幅提升增益邊限。MRX7-D 內含觸點 FBS 和調整音高 FBS 元件。觸點 FBS 元件使用 7 波段觸點濾波器，以削弱回授，而調整音高 FBS 可微幅調整回授頻率的音高，停止回授循環。
-
FBS（回授抑制器）
該影片將說明 MRX 和 MTX 處理器上的 FBS 運作方式，以有效避免產生回授。
延遲矩陣
該矩陣式混音器以棋盤方式，顯示輸入聲道與輸出匯流排的指定方式。可個別調整每個輸入匯流排的群組平衡和延遲。
效果
提供四種效果計畫:殘響宴會廳、殘響舞台、卡拉 OK 回音和人聲回音。宴會或活動期間，這些效果非常實用，可為音樂表演更添氣氛且通常可讓環境更為活躍。
自動調音器/傳呼自動調音器
自動調音器元件可在偵測到特定聲道出現特定「KEY IN」時，降低其他聲道音量。如果麥克風輸入被指定為 KEY IN 聲道，而其他聲道從背景音源接收輸出，例如透過麥克風進行公告時，背景音樂的音量將自動降低，然後在公告結束後，恢復正常。傳呼自動調音器增加感應震動功能，可最優先處理震動輸入。
傳輸器/接受器
該元件可讓您在隱藏的設計表上不同位置的元件間進行佈線，以減少螢幕干擾並提高可讀性。 有相同元件標籤的傳輸器和接收器元件進行「背景」連接，讓相應的纜線不會在螢幕上出現。單一傳輸器元件可連接到多台接收器元件。 將元件置於設計表上時，選擇設計元件標籤和聲道數量。可手動輸入新的元件標籤，或從清單中選擇現有元件名稱。 選擇符合所需連線的聲道數量。
音訊感測器
音訊感測器是可偵測音訊的功能。在 GPI 輸出註冊音訊指示器後，偵測到音訊時，可從單元 GPI [輸出] 連接器輸出訊號。
音訊整合器
音訊整合器是可輕鬆進行多個輸入訊號混音的混音器元件。可作為簡易的混音器使用，例如彈性整合音量推桿和音訊整合器或將立體聲訊號轉換為單聲道訊號。有 4 種音訊整合器輸入類型：2、4、8 和 16 線以及 1 線輸出。
2) 提升功能的可用性
追蹤訊號路徑
該功能可以圖形方式，在配置中顯示音訊傳輸路線和聲道開啟/關閉狀態，讓其輕鬆找出常見問題的原因，例如不需要的音訊輸出或無音訊輸出。
使用者區塊定義
可指定元件和相關佈線到使用者定義區塊。將多個元件和連線整合到方便管理的區塊，設計表上的配置變得更廣泛全面，另一方面，複製區塊的功能，讓在多個聲道間可複製完成的功能變得更加容易。從版本 2.2 更新開始，使用者定義區塊 PIN 碼可避免向外來者顯示或讓外來者編輯配置和參數，以達到最高安全性。區塊中的輸入/輸出元件可視需要重新安排，大幅提升整體系統彈性。
高畫質監控顯示螢幕模式
大型視圖可設定 MRX Designer 的元件編輯器和 MTX-MRX Editor 為 200% 放大顯示的垂直和水平顯示畫面。
相關資訊
案例研究
相關解決方案
