SWP2

系列

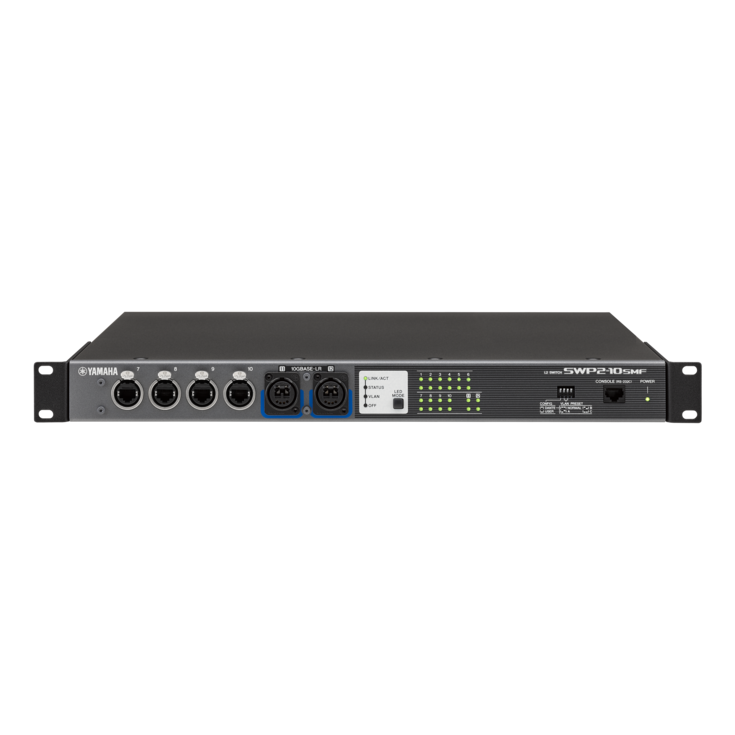

SWP2-10SMFL2交換器

SWP2 系列 L2 交換器是 Dante 96kHz 網路系統的理想選擇。配備 10 個 etherCON 連接埠和兩個單模光纖 opticalCON 連接埠。

etherCON 端子：前方4/後方6
opticalCON 端子：前方2
尺寸 (WxHxD)：480 x 44 x 362 mm (18.9" x 1.7" x 14.2")
淨重：4.6 kg (10.1 lbs)
內建 RADIUS 伺服器，提供進階的安全性管理

SWP2-10MMFL2交換器

SWP2 系列 L2 交換器是 Dante 96kHz 網路系統的理想選擇。配備 10 個 etherCON 連接埠和兩個多模光纖 opticalCON 連接埠。

etherCON 端子：前方4/後方6
opticalCON 端子：前方2
尺寸 (WxHxD)：480 x 44 x 362 mm (18.9" x 1.7" x 14.2")
淨重：4.6 kg (10.1 lbs)
內建 RADIUS 伺服器，提供進階的安全性管理

選項

PA-700AC 變壓器

AC 變壓器，專為 SWP1、SWP2、RSio64-D 和 DM7 控制提供備援電源。

輸入電源電壓：AC100-240V
輸出電源電壓：DC24V
XLR4-11C 型接頭
尺寸：139.0（寬）x 31.3（高）x 58.2（深）mm*不含纜線

特色

帶有可視化網路監控功能的 Dante 交換機

現在，任何人都可以輕鬆完成之前由 IT 技術人員進行的複雜網路交換機設定工作。簡單的交換機設定就可最佳化 Dante 操作的 SWP 系列網路交換機，並由名為 Yamaha LAN Monitor 的專用電腦應用程式，提供全面監控和控制的「網路可視性」。

自 1995 年開發

Yamaha 於 1995 年涉足路由器產業，現已在日本中小企業和 SOHO 網路市場中享有重要的市占率。2011 年推出可連接 Yamaha 路由器/防火牆的 Yamaha 千兆 L2 交換機，其可以大量減少網路設定、維護和管理的工作量。

簡單的設定、全面網路監控、簡單的疑難排解

SWP 系列專為音響安裝和現場音響網路而設計，配置簡易型 DIP 交換機（Dante 最佳化）和透過電腦應用程式的完整圖形可視性介面。SWP2 系列支援 10 GB，即使在取樣頻率設定為 96kHz 的 Dante 網路上，也無需擔心頻寬不足。SWP2 系列網路交換機的出現是為了讓我們的客戶享有更簡單的解決方案，讓他們可以安心操作，且不需要任何特殊的網路專業知識。

精緻的 Yamaha 解決方案

Yamaha Pro Audio 以為全球的音響產業提供創新且優質的解決方案而著名。Yamaha 產品系列包括許多世界標準的混音主控台，採用行業領先的 DSP 技術訊號處理器、依據節能動力技術的功率放大器以及適用於現場音訊到商業安裝的各類喇叭。SWP 系列網路交換機是專業音響市場引領期盼的解決方案，提供了僅 Yamaha 才能達到的 IT 技術和專業音響專業知識的理想平衡狀態。

輕鬆設定和完整的網路可視性

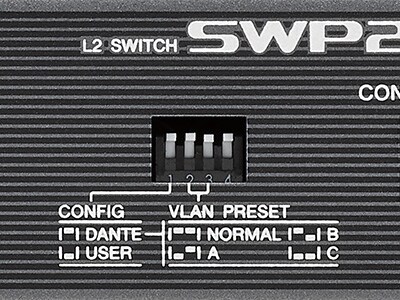

DIP 交換機（Dante 最佳化）

簡易型 Dante 網路設定和操作非常簡單，但隨著網路複雜性的提升，使用的交換機需要針對 Dante 操作進行最佳化，以維持最高的穩定度。在智慧交換機上設定 QoS、IGMP 偵聽和其他參數可能是複雜的任務，需要專門的知識，而這些知識更偏向於 IT 技術人員而非音響工程師的領域。SWP2 系列只需翻轉一個 DIP 交換機即可調用 Dante 最佳化設定。無需專業知識或訓練。

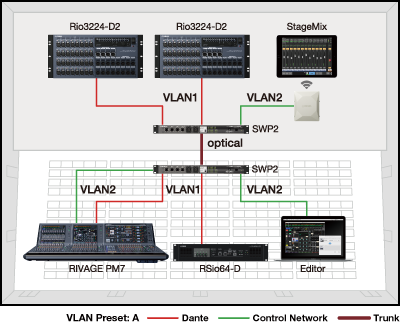

3 種預設 VLAN 類型

真正高效的網路應該可以同時處理多種服務：Dante 通訊、StageMix 和其他智慧型裝置功能、允許數位混音機或功率擴大機控制的電腦軟體等。但是，網路上組合的通訊越多，出現干擾和問題的可能性就越高。使用虛擬 VLAN 網域以隔離各種類型的資料是理想的解決方案，但這種類型的設定也需要一些 IT 專業知識。SWP2 系列包含三種 VLAN 預設設定，可透過 DIP 交換機輕鬆選擇。還有一個使用者模式，允許完整自訂 VLAN 設定。

可靠性和連接性

etherCON 連接器確保現場音響的可靠性

現場擴音應用中，可靠性至關重要。不允許任何干擾中斷演出。傳統網路交換機通常配置 RJ45 連接器以搭配要連接電腦上的連接器，但 SWP 系列配置耐用、可靠的 etherCON 連接器，可直接與 Yamaha CL/QL 系列控台和其他支援 Dante 的 etherCON 連接器相容。

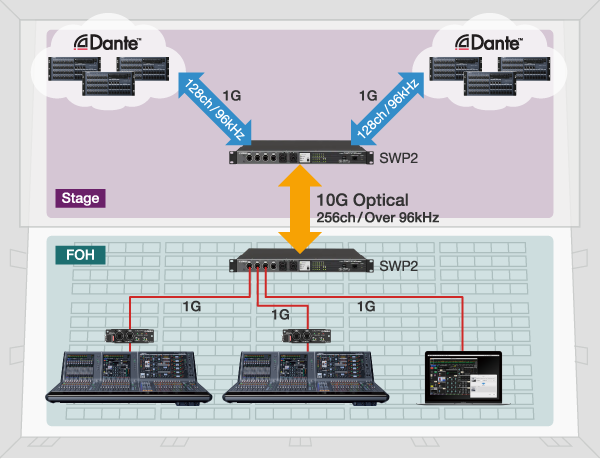

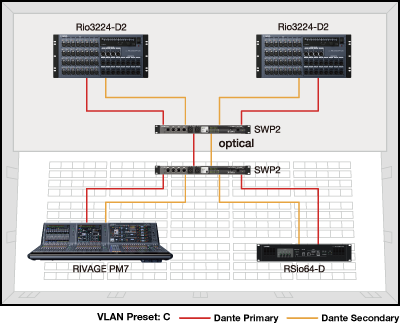

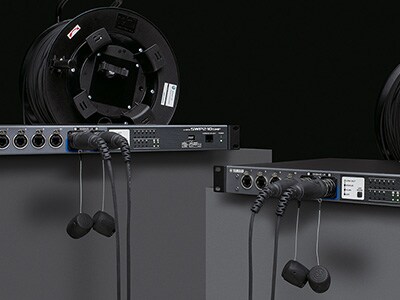

10G 上行光纖，網路冗餘支援

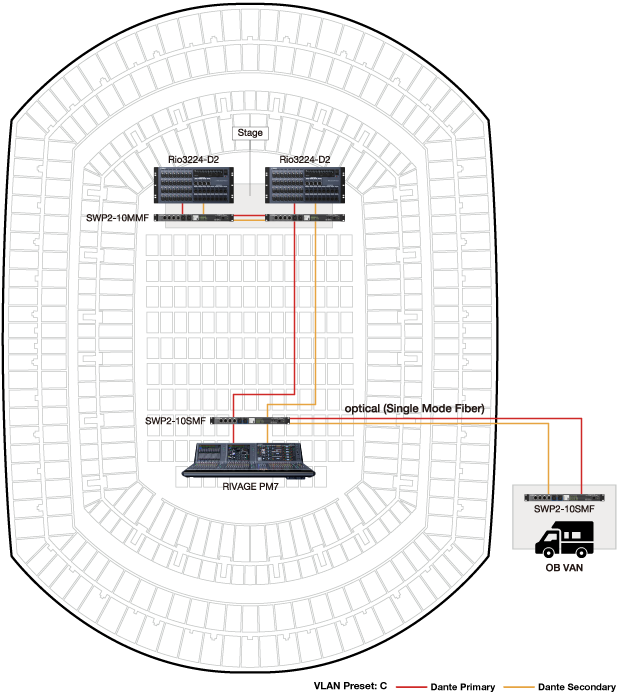

SWP2 系列配置 10G 上行光纖連接埠，即使在取樣頻率設定為 96 kHz 的 Dante 網路上也無需擔心頻寬不足。是一個可擴充的解決方案，可隨 96kHz Dante 網路系統擴展。SWP2-10MMF 包括支援多模光纖的 opticalCON 連接器，SWP2-10SMF 包括支援單模光纖的 opticalCON 連接器。多模和單模型號均可達到更遠的傳輸距離目標。MMF 型號的傳輸距離可達 300 公尺，SMF 型號的傳輸距離可達 10 公里。可以加入 SWP2 系列以允許執行兩條光纖電纜以進行冗餘連線。冗餘連線也支援跨距樹協定 (MSTP)。

智慧型安全管理

內建 RADIUS 伺服器功能增強 SWP2 系列中內含的 VLAN 功能。將一台交換機設定為 RADIUS 伺服器，並將其連結其他交換機，即可有效阻隔未經授權之網路訪問，從而提高安全性，即使在複雜的大型裝置中也是如此。可以透過 Web 式 GUI 快速輕鬆設定裝置身分驗證。

Web GUI（SWP2 技術資料）

用於電源冗餘的外部直流輸入 (EXT DC INPUT)

SWP 系列交換機除了標準 AC IN 連接器外，還包括 XLR-4-32 型 EXT DC INPUT 連接器。提供給 EXT DC INPUT 連接器的 +24V DC 提供冗餘電源，可在 AC 電源出現問題時維持裝置正常運作。為了進一步提高可靠性，AC 連接器採用鎖定型（V 型鎖），可最大幅減少意外中斷的可能性。

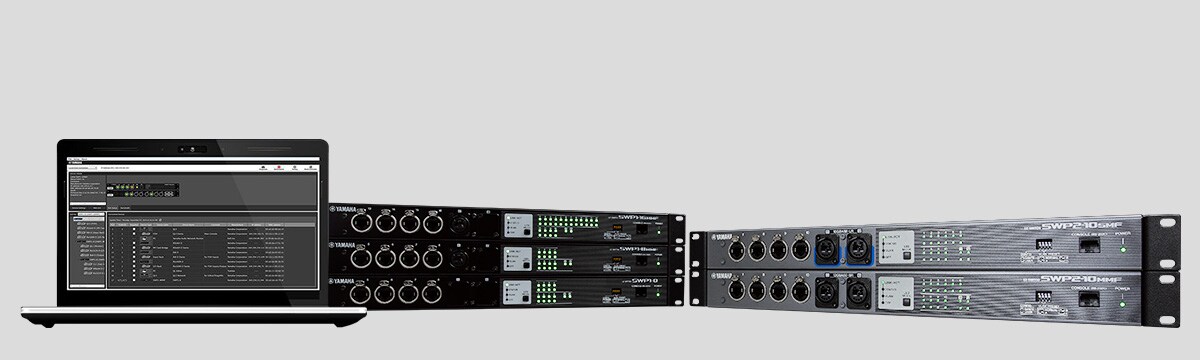

網路可視性優勢

如何有效率的進行 Dante 網路管理取決於一系列的參數，例如：網路流量、交換機狀態和各個 Dante 裝置的資訊。專用的 Yamaha LAN Monitor 應用程式，可提供與 SWP/SWR 系列交換機搭配使用時所有必要參數的完整單一畫面視圖。我們稱此類型的視圖為「網路可視性」。您甚至可以擷取正常狀態網路的快照，並設定警示，在任何參數發生變化時提出警示，快速且輕鬆識別和解決問題。只需輕鬆按一下，就可以從 Yamaha LAN Monitor，一鍵啟動 Dante Controller 應用程式，在單一電腦上提供完整的 Dante 網路解決方案。
