AFC

什麼是 AFC Enhance?

AFC Enhance 控制空間的殘響,同時利用現有結構的自然聲學特性。AFC Enhance 與在聲源中加入人工殘響以創造不同的音訊印象方式不同,採用多年來開發的技術,控制實際空間中聲音的傳播,進而改變殘響和音量,同時維持樂器和人聲的自然特性。沒有太多的混響,相對無聲的空間情境(例如活動空間、禮堂和宴會廳),是演講的理想選擇,但是如果在這種空間中舉行古典音樂演奏,聲音就會缺乏深度,這對表演者和聽眾來說都不是最佳選擇。 AFC 系統可以不需進行空間結構翻新就製造理想的聲音環境。

*AFC4 名稱已變更為 AFC Enhance。

AFC Enhance 關閉

  • AFC Enhance OFF

不適合音樂表演

(最小殘響)

AFC Enhance 開啟

  • AFC Enhance ON

理想的音樂演奏

(增加殘響)

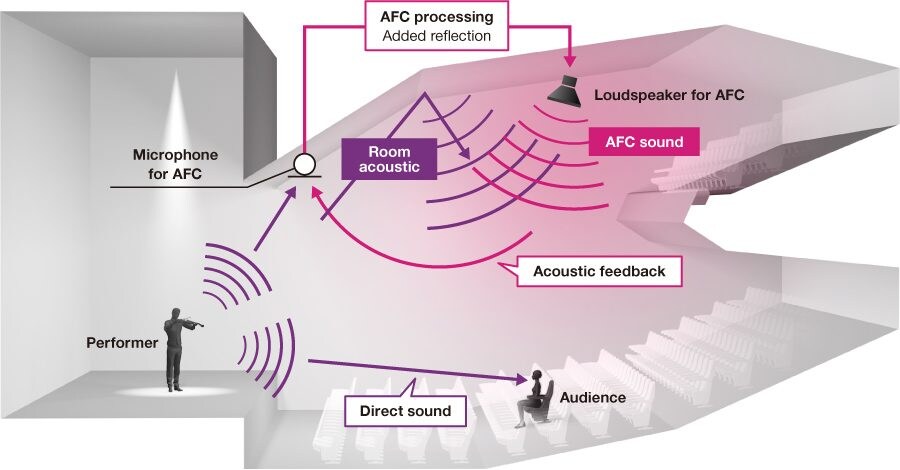

AFC Enhance 的作用方式

How AFC Enhance Works

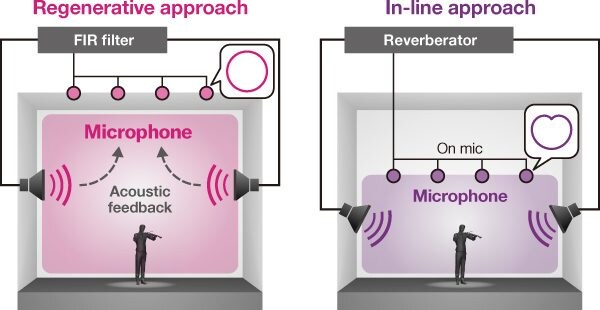

Regenerative approach / In-line approach

AFC Enhance 透過策略性地在整個空間分散多個麥克風和喇叭,控制聲學環境。這種類型的系統通常採用以下兩種方法之一。

-「再生方式」使用聲學回饋,重現麥克風透過喇叭擷取的聲音,然後再次擷取受到空間聲學影響的音效,進而形成聲音「迴路」,擴大空間內的聲能。

-「In-line 方法」使用卷積訊號處理,將各種合成的反射聲音資料(測得的脈衝回應)增加到透過麥克風擷取的聲音中,以打造出所需的聲學環境。

AFC Enhance 是同時使用這兩種方法的混合系統。透過詳細控制對聽覺感有深遠影響的殘響和早期反射,可以根據需要調整在整個空間傳播的音效,同時保留空間結構的自然聲學特性。

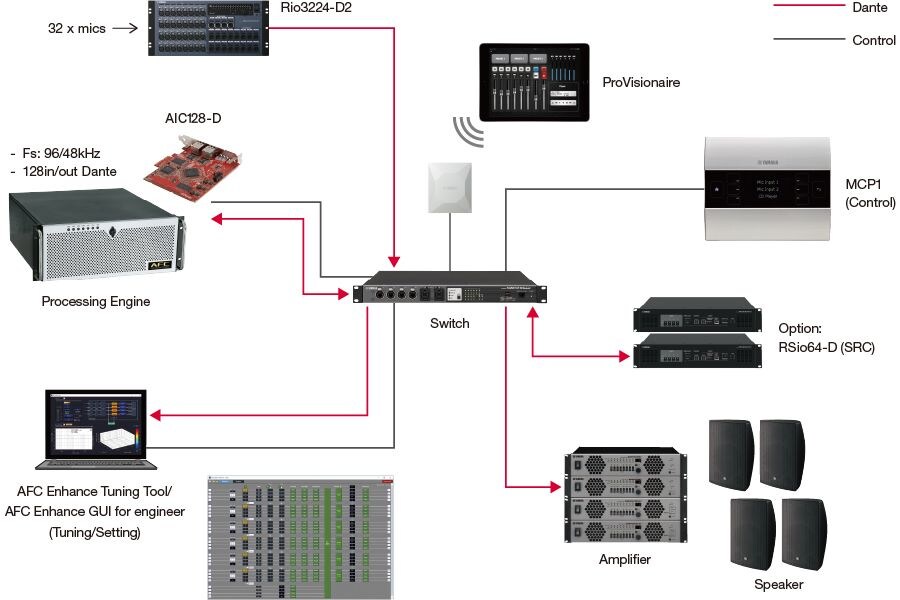

AFC Enhance 系統配置

AFC System Configuration

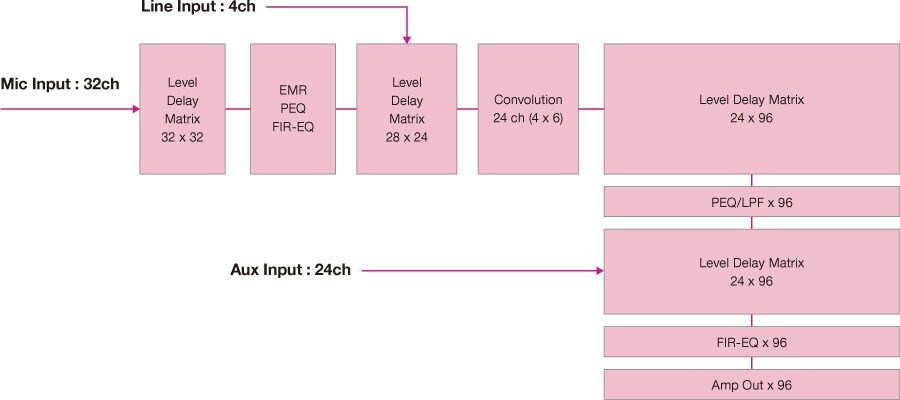

SK-AFC406 方塊圖

SK-AFC406 Block Diagram

規格

AFC Enhance
軟體 SK-AFC406/SK-AFC404/SK-AFC402 (依據系統規模,有三個 SKU 可選)。
處理引擎 如需規格資訊,請聯絡當地 Yamaha 代表。
輸入 32 個麥克風、24 AUX
輸出 96
取樣率 48kHz、96kHz
Dante I/O 128ch(附 AIC128-D Dante 加速器)
控制裝置 ProVisionaire Control、ProVisionaire Touch、MCP1

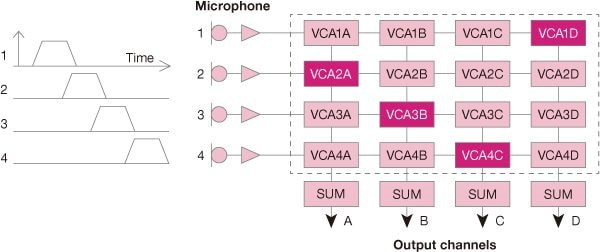

EMR:穩定的開關功能

EMR: Switching Function for Stability

AFC Enhance 採用聲學控制的回饋迴路。為了達到最佳效果,回饋需盡可能蓄積更大能量,但是回饋的能量越多,回饋不受控制的風險就越高。AFC Enhance 系統為了隨時控制回饋迴路,會使用 EMR(電子麥克風旋轉工具)技術,以因應時間變化並平均分散迴路頻率特性,進而大幅提升囂叫阻抗。EMR:系統輸出會進行時移,以均勻分散回饋迴路的頻率特性。任何時間點,輸入皆與其中一個輸出一致,同時確保其他輸出的獨立狀態。使用波幅模組,平穩從一個聲道移至到另一個聲道(每個聲道的分配比率保持不變)。

*EMR 是 Yamaha 專利技術。

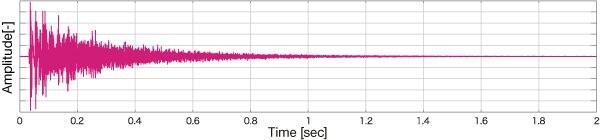

FIR 濾波器

FIR Filters

最新的 AFC Enance 系統擁有比之前版本密度更高的 FIR 處理能力,因此即使在自然殘響非常低的無聲空間,也可達到極為自然的精密反射聲:48kHz 時高達 10.666 秒/96kHz 時為 5.333 秒 。

AFC Enhance 專利清單

專利編號 標題 專利日期 內容
5,025,472 殘響給予裝置 1991 基本回應/FIR
5,131,051 控制禮堂聲場的方法和設備 1992 能量交換
5,642,425 聲場控制裝置 1997 EMR
6,072,879 聲場控制單元和聲場控制裝置 2000 YUME-HIBIKI 內含 EMR 和 Fluc-FIR
6,157,724 同時產生音樂聲音和參考聲喇叭的設備 2000 樂器內含 EMR 和 Fluc-FIR
7,474,753 聲場控制設備、訊號處理設備、聲場控制程序和訊號處理程序 2009 硬體配置
