DJ 派對
這是一套可供 DJ 活動使用的 PA 系統。
此活動中將使用 DJ 混音器、播放裝置 (例如 iPod)、以及兩個主持麥克風。PA 系統中將使用 10 聲道的類比混音器 MG10XU、主動式喇叭 DXR12 及超低音喇叭 DXS15。
1.設備擺放和連接

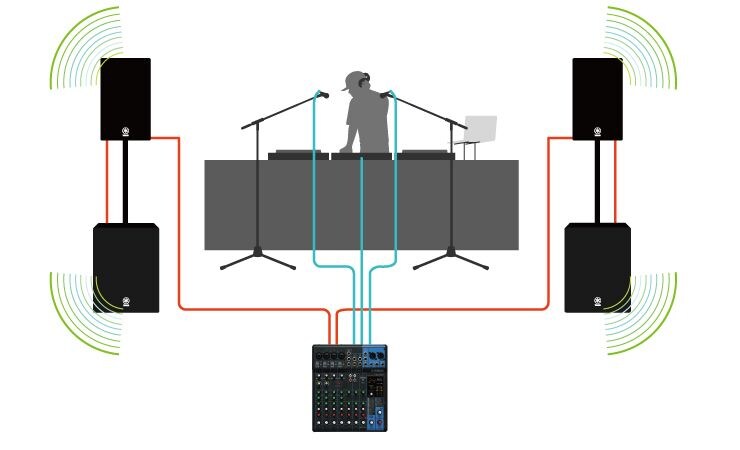

混音器和喇叭的擺放及連接如下所示：混音器和喇叭的擺放及連接如下所示：
(1) 將混音器放在穩固的位置，且該位置最好能綜觀全場。
(2) 將主喇叭放在腳架上，並將其升高到微微超過聽眾的耳朵。將超低音喇叭放在地上。
(3) 準備混音器及主動式喇叭所需的交流電源線。尚未完成所有連接，所以此時請勿開啟電源。
(4) 將用於播放音樂的裝置 (例如 CD 播放器、唱盤或個人電腦) 連接到 DJ 混音器。
(5) 將 DJ 混音器輸出連接到 MG10XU 混音器輸入。連接線材取決於 DJ 混音器使用的端子類型。
- 如果 DJ 混音器輸出使用 XLR 端子：
以 XLR 連接線，連接 DJ 混音器的主輸出，然後將這些連接線連接到 MG10XU 的 3/4 聲道 XLR 輸入。務必設定這些輸入的 PAD 開關，以避免過載或扭曲。
- 如果 DJ 混音器輸出使用 RCA 類型端子：
以 RCA 連接線，連接 DJ 混音器的主輸出，然後將此連接線連接到 MG10XU 的 5/6 聲道 RCA 輸入。
(6) 連接麥克風。以 XLR 連接線，將兩個麥克風連接到 MG10XU 的聲道 1 和 2。
(7) 以 RCA 連接線，將播放裝置 (例如 iPod) 連接到混音器的 7/8 聲道。
(8) 以 XLR 連接線，連接 MG10XU 的 STEREO OUT 和 DXR12 的「1 MIC/LINE」。
(9) 以 XLR 連接線，連接 DXR12 的 THRU 和 DXS15 的 INPUT。
2.開啟電源
(1) 將混音器的 GAIN、推桿及主動式喇叭音量設到最低。
(2) 開啟電源時，請先開啟混音器電源，接著才是主動式喇叭，以避免發出意外的噪音。備註：關閉電源時，請先關閉主動式喇叭，再關閉混音器。
3.產生聲音
(1) 調整主喇叭DXR12 主動式喇叭的音量。將 DXR12 MIC/LINE 輸入開關設為「LINE」。將 LEVEL 設到 12 點鐘位置。將 HPF (高通濾波器) 設為配合 DXS15 超低音喇叭上 LPF (低通濾波器) 開關的設定。(例如均設為 120Hz)。
(2) 調整 DXS15 超低音喇叭的音量。將 DXS15 上的 LPF (低通濾波器) 開關設為配合 DXR12 上 HPF (高通濾波器) 開關的設定。
<備註> 這是主動式喇叭的暫時性音量設定。稍後請視需要再次調整音量到合適的等級。
(3) 將 STEREO 聲道旋鈕轉到 ▲ (向左的三角形) 位置。
(4) DJ 混音器為高輸出等級的線性等級裝置。若您以 MIC 設定從 DJ 混音器輸入訊號，音量可能會過載。請按 3/4 聲道的 PAD 開關來降低輸入音量。
(5) 調整 GAIN。調整 GAIN，使 LEVEL 旋鈕上的 PEAK 指示燈不要亮起。若按下 PAD 按鈕且 GAIN 設到最低位置，PEAK 指示燈還是亮起，請降低 DJ 混音器的音量。
<備註> 若連接 DJ 混音器到 5/6 聲道 (為立體聲聲道) 而無法調整輸入 GAIN，請從 DJ 混音器輸出一些音訊。若聲音扭曲，請降低 DJ 混音器的輸出。若感覺小聲，請提高音量。
(6) 將 3/4 聲道旋鈕轉到 ▲ (向左的三角形) 位置。(若 DJ 混音器連接到 5/6 聲道，則請操作該聲道。)
(7) DJ 混音器以立體聲輸出。將聲道 3 的 PAN 向左轉，將聲道 4 的 PAN 向右轉，以產生立體聲影像。(使用 5/6 聲道時您無須做任何操作，因為其 PAN 已設到左右。)
完成設定 DJ 混音器時，接著請設定主持麥克風和 iPod 的音量。
