混音器之功能在於將多個輸入音訊整合到適當的平衡,並調整音色品質,讓聽眾聆聽輸出音訊時感到輕鬆舒適。混音器有許多的類型和型號。

混音器類型

根據混音器內部結構,大致可分為三類。

(1) 類比混音器

類比混音器可調整輸入音訊的音量及音色。大部分控制旋鈕跟推桿都排列在頂部面板上,因此易於瞭解訊號流及音訊所處狀態。操作類比混音器通常比較簡單。

(2) 數位混音器

數位混音器以數位訊號處理技術對輸入音訊進行處理,並調整其音量及音色。使用數位處理可以應用類比設備無法達成的各類音效控制。數位混音器可儲存推桿及旋鈕的位置,並可快速回復這些位置。推桿及旋鈕用於多種功能,這樣就算聲道數增加,混音器本身仍可保持簡潔。一般來說,有效設置數位混音器需要更多的經驗,但其可提供的功能遠比類比混音器更強大。

(3) 主動式混音器

主動式混音器是內建功率擴大機的類比混音器。因此,混音器可直接連接喇叭播放音訊。若固定連接相同設備,則只要開啟主動式混音器電源即可輕鬆使用,讓操作更簡單方便。

參考:多功能 PA 系統

多功能 PA 系統包括主動式混音器,喇叭及喇叭連接線。這樣的系統不僅易於配置,且外型輕巧易於攜帶,適合小型活動及樂團。

輸入聲道

麥克風輸入及線性輸入聲道數量

混音器輸入聲道的數量非常重要,因為這代表其可處理之麥克風及樂器訊號的數量。除此之外,還須考量的重要因素有:其中多少輸入聲道用於麥克風、線性輸入聲道是否只有單聲、是否接受立體聲訊號輸入。

舉例來說,若樂團使用混音器,至少需要八個麥克風輸入聲道,來對整套鼓樂組進行完整收音。這種情況下,應選擇具備足夠聲道,且聲道相容於麥克風的混音器型號。

具備多立體聲聲道的混音器適合用於連接多個輸出立體聲訊號的裝置,例如合成器。同樣地,內建效果器 (例如壓縮器或殘響) 的混音器建議用於輸入人聲等音訊的情況。最後,可透過 USB 連接個人電腦的混音器,建議用於家庭錄音室。

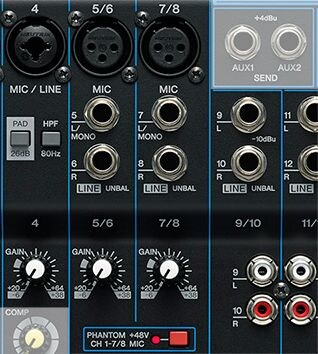

- 麥克風輸入聲道

麥克風所接收到的音訊非常微弱,因此必須使用混音器的唱頭放大器 (GAIN) 加以擴大。連接到 MIC 端子。備註:使用電容式麥克風時,則需要幻象電源 (經常標示為「+48V」) 。

線性輸入聲道

線性等級的裝置,例如鍵盤和 CD 播放器,都透過線性端子進行連接。

一般來說,這種情況下都使用電話端子及 RCA 頭端子。

若同一聲道有 MIC 及線性輸入可用,則請使用線性端子。若同一端子使用於 MIC 及線性,請按 PAD 按鈕降低音量,讓音訊不會扭曲失真 (請記得,線性訊號的等級比 MIC 訊號更高)。

要訣

有時候綜合端子可用作麥克風及線性端子。當使用線性輸入時,請啟用 PAD 以避免較大聲訊號的扭曲。

混音器功能

(1) 等化器

混音器具備等化器功能,可調整各聲道的音色。有些等化器只有兩個頻段,可調整高低頻。有些等化器有三個頻段,可強化或消減低中高頻來改變聲音。有些三頻段等化器具備中頻掃描功能,可用於改變中頻,讓多數樂器及人聲更具特色。頻段越多,聲音製作也就越細膩。

Knob Characteristic Affected sounds Boost Effect Cut Effect
HIGH 10 kHz (+/- 15 dB) High overtones exceeding the register of the instrument. Crunchy, metallic echoing increases, and the tone becomes sharp. If boosted too much, will sound noisy. Tones become smooth. "S" noise canceling is effective. If cut too much, high range transparency will be lost.
MID 3 kHz (+/- 15 dB) Instrument/vocals high registers Sound becomes bright and hard. Sound becomes modulated and bright. If boosted too much, sound will become unpleasant. Audio balance tends toward lows. If cut too much, audio will become dark.
1 kHz (+/- 15 dB) Instrument/vocals medium registers. The outline of the audio can be made clear. Audio sounds as if it is projected forward. Emphasizes the attack of toms and bass drums. Tones become rounded and pleasant. Sounds are more muffled and no longer stand out in the mix.
500 Hz (+/- 15 dB) Instrument/vocals medium-low registers. The sound becomes thicker and more powerful, and tonal balance tends toward lows. If boosted too much, the sound becomes unnatural, as if it were coming out of a telephone. The sound becomes hard and has a feeling of attack. Tonal balance tends toward highs. If cut too much, the sound becomes thinner.
LOW 100 Hz (+/- 15 dB) Instrument low registers. The sound becomes rounder and deeper, giving it more strength and a sense of scale. If boosted too much, the sound becomes less crisp. The sound takes on a lighter quality, improving its crispness. Floor noise or howl canceling is effective.

(2) HPF (高通濾波器)

HPF 能去除輸入中不必要的低頻。大部分麥克風和 MIC/線性輸入都有 HPF 功能,但部分純線性輸入可能無此功能。

HPF 通常用於小鼓、腳踏鈸和人聲,藉以去除不必要的低頻,並以此產生更純淨的聲音。HPF 也可用於在人聲收音 (例如演講) 時消除不必要的氣音。

(3) 左右相位

可調整從左右喇叭播放音訊時的輸出比率。這通常用於讓聲音影像更加開闊,或調整各輸入相對於其舞台上位置的定位。而立體聲道的音訊已設為立體聲影像,因此可使用 BAL 控制來調整左右喇叭間的平衡。

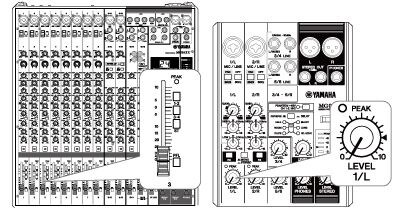

(4) 音量推桿/旋鈕

這些控制可調整各聲道、群組及立體聲輸出等的音量。推桿式的控制可進行快速操作。但仍有些混音器還在使用旋鈕類型的音量控制器。

如何從混音器輸出音訊?

視活動需求而定,混音器可輸出多個不同聲道的音訊,例如將給聽眾聽的音訊傳送到主喇叭,並將給演出者聽的音訊傳送到舞台上的監聽喇叭:STEREO OUT 通常用於傳送給聽眾的訊號;AUX SEND 則用於演出者的監聽喇叭及外部裝置;MONITOR OUT 是在錄音室混音時供監聽喇叭使用;GROUP OUT 用於同時輸出多個訊號;REC OUT 用於連接錄音裝置;而 PHONES 用於連接耳機。

(1) AUX 匯流排

AUX 匯流排是一種用於傳送訊號到外部裝置的電路。此匯流排可用於在主輸出之外,獨立傳送訊號到演出者的監聽喇叭,或傳送訊號到外接效果及錄音裝置。若樂團人數眾多,或須傳送個別平衡之獨立監聽訊號給演出者,則建議選用具備多組 AUX 傳送的混音器。

(2) GROUP 匯流排

GROUP 匯流排是一種用於同時控制多個聲道的電路。舉例來說,若有八個麥克風 (用於八個聲道) 架設在鼓樂組四周,而您要提高或降低整個鼓樂組的音量,此時將難以精確提高或降低所有八個聲道的推桿。 若將這些聲道設為單一編組,只要向上或向下滑動整個編組的推桿,整個鼓樂組的音量就可一起提高或降低,並維持相同的平衡。

(3) STEREO 匯流排

STEREO 匯流排此一電路的功能為,匯集接入混音器之各輸入或各 GROUP 匯流排訊號、調整整體音量並透過立體聲輸出端子將音訊輸出。
