Yamaha SWP1 系列設定

建構虛擬區域網路 (VLAN)

SWP1 系列具有三種類型的 VLAN 預設,可以使用 DIP 開關來輕易切換。除 VLAN 預設外,您還可以使用 Web GUI 設計和來配置專屬的 VLAN。

除了 Dante 之外,在其他類型聯網裝置的系統中,包含許多 Dante 裝置的大型系統時,您可以避免在不同類型的裝置之間進行不必要的資料封包傳輸,並透過對網路進行分段來使網路更加穩定。在理想情況下,應為每個網段準備單一個交換器,但您可以透過使用 VLAN 建立網段以減少所需的交換器與傳輸線數量。該方法也可以降低維護成本。

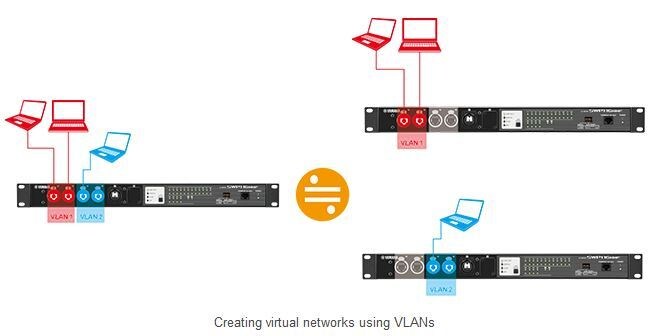

網路分段是指建立與實體連接不同的虛擬區域網(VLAN)。當系統中存在不同類型的聯網裝置時,您可以建立 VLAN,以便在網路可以共享相同的實體交換器時,可以作為執行單一虛擬網路的運行。

建構虛擬區域網路 (VLAN)

您可以為每個 VLAN 提供交換器之間的連接,但您也可以使用 VLAN 標記,以便可以透過單一主幹線路(傳輸線)來傳輸各種 VLAN 的資料。這使您可以建立與實體佈線所區分的虛擬網路。

在這裡,我們將展示一個範例,其中建立了兩個 VLAN,且交換器透過主幹線路連接。例如,在使用 CL / QL 系列混音座的現場系統中,VLAN 1 可用作 Dante 網路,VLAN 2 可用作網路控制。

在上面的範例中,也可以說 VLAN 1 是使用寬頻 1 Gbps 網路來作音訊的傳輸,而 VLAN 2 是 100 Mbps 控制網路。透過對這些網路進行分段,可以防止 1 Gbps 網路使讓 100 Mbps 網路負擔過重(儘管兩個網路共用主幹線路)。在本節的其餘部分中,我們將根據上述範例來設定 VLAN 的設定。

雖然您可以使用帶有 VLAN 的相同交換器,並連接到主 Dante 線路和次要 Dante 線路,但是如果交換器發生故障,這兩條線路可能會斷線(儘管此設定會依照傳輸線故障方面提供備援),所以要謹慎使用。我們建議使用兩個 SWP1 開關來建立交換器備援,第一個交換器僅適用於主線路,第二個交換器則適用於次線路。

我們將先使用 SWP1-16MMF 作為 VLAN 功能的範例,用於 VLAN 配置來預設A、B 和 C。

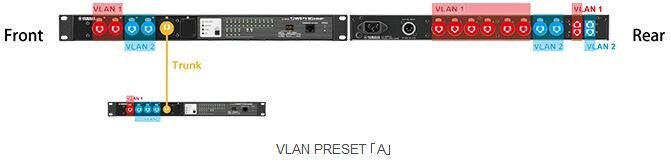

對於 VLAN 預設 "A",Dante 連接到 VLAN1 群組,所有其他控制訊號連接到 VLAN2 群組。當交換器相互連接時,請使用 opticalCON 連接端口作為主幹線連接端。

對於 VLAN 預設 "B",其連接原理幾乎相同;但除了使用 opticalCON 連接端作為主幹線連接端與交換器連接在一起外,還可以使用 etherCON 連接端作為主幹線連接端。以 etherCON 作為開關則無法與 opticalCON 相容。

對於 VLAN 預設 "C",VLAN1 用作 Dante Primary,VLAN2 用作 Dante Secondary。對於交換器之間的連接,將 VLAN1 連接端與 VLAN1 連接端連接,將 VLAN2 連接端與 VLAN2 連接。請注意,雖然這能建立備援傳輸線與端口連接,但並不會產生開關備援。

最後,如果您希望以預設的模式設計自己的 VLAN,請使用 Web GUI。在此範例中,我們將變更 VLAN 設定,使用 VLAN 預設 "A" 將 VLAN2 連接端 15/16 變更為 VLAN1(Dante)作為範例。

在執行以下設定之前,請確認電腦已與 VLAN 1 連接,先配置 VLAN(在此範例中,電腦應連接到連接端 1-6、9-10、13- 14)。VLAN 1 是一個特殊的原始設定 VLAN,因此在配置交換器設定時應始將電腦連接到 VLAN 1 連接端。

將連接端 15-16(屬於 VLAN2 的成員)變更為 VLAN1 的成員。首先,按一下 [標記 VLAN] 以顯示每個連接端的 VLAN 設定。選取連接端 15 和 16 的核取方塊,然後按一下 [全部指定]。

將 VLAN ID 變更為「1(原始設定值)」,然後按一下 [確定]。

最後,由於在重新啟動交換器後設定不會在 DANTE 模式下延續,如果您希望再次使用此設定,則需要儲存現有配置檔案,然後在重新啟動後重新匯入設定並切換到 USER 模式。有關如何匯入與匯出設定的訊息,請參閱本指南後面的<設定多個 SWP1(複製設定)>。
