Commercial Installation Solutions Speaker Calculator (CISSCA) 是一款軟體應用程式,可快速計算達到使用者指定空間最佳效果所需的喇叭數量,以及系統的有效音壓等級。使用者可以指定空間大小、要使用的喇叭類型和喇叭配置。

-用快速又輕鬆的方式,預估專案所需的喇叭數量。

- 簡單的設定和操作。

- 報告輸出功能提供了系統提案使用的簡單資料。

Supported Speakers (V3.0)

吸頂喇叭 VXC4, VXC6, VXC8, VXC3F, VXC5F, S5 *, NS-IC400 *, NS-IC600 *, NS-IC800 *
壁掛喇叭 VXS5, VXS8, VXS3F, VXS3FT, VXS1ML, VS4, VS6, S15 *, S55 *, NS-AW392 *, NS-AW592 *, NS-AW992 *
低音喇叭 VXS10S, VXS10ST, VXS3S

* Not available in some regions.

如何使用

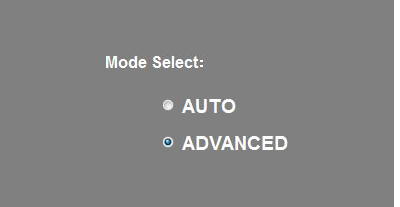

模式選擇

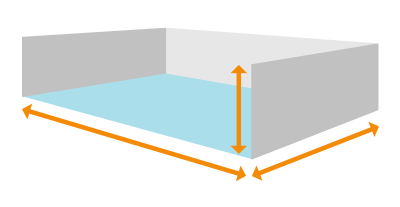

空間資訊

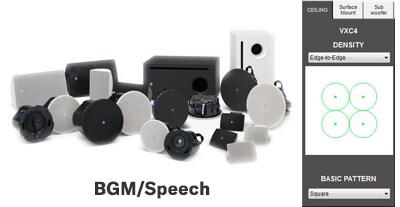

喇叭/應用設定

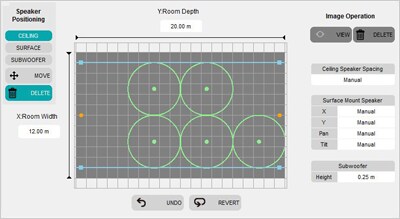

預估喇叭數量

有效音壓分布圖

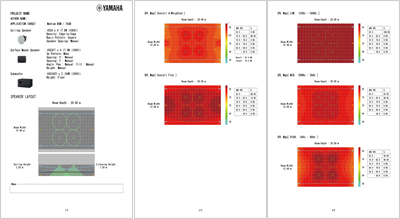

報告輸出

自動模式

在自動模式下,透過簡單操作便可快速計算喇叭數量。只有 VXC4 吸頂喇叭可以使用這個模式。

步驟 1:輸入空間大小和聽者耳部高度。可視需要匯入藍圖或其他圖片。

步驟 2:選擇 VXC4 吸頂喇叭的配置類型。

步驟 3:選擇應用類型為 BGM 或演講。

步驟 4:檢查您的設定和喇叭數量的預期效果。如需要,可調整(移動或移除)個別喇叭的位置。

步驟 5:檢查預期系統的有效SPL和步驟 3 中輸入的目標SPL的差距。按一下「REPORT」按鈕,以報表形式輸出結果。

進階模式

進階模式依據使用者指定的條件,以更靈活、更精密的設定,快速計算呈現最佳效果所需的喇叭數量。在此模式下,可以使用各種吸頂喇叭、壁掛喇叭和重低音喇叭。

步驟 1:輸入空間大小和聽者耳部高度。可視需要匯入藍圖或其他圖片。

步驟 2:選擇要使用的喇叭類型。

步驟 3:為您的專案選擇類型以及目標SPL

步驟 4:指定喇叭配置。

步驟 5:檢查您的設定和所需喇叭數量的預期效果。如需要,可調整(移動或移除)個別喇叭的位置。

步驟 6:檢查預期系統的有效SPL和步驟 3 中輸入的目標SPL的差距。按一下「REPORT」按鈕,以報表形式輸出結果。

喇叭系統設計重點

喇叭系統設計中,在聆聽平面(聽眾耳朵的平均高度)保有一致的音壓等級是一個重要的指標。請謹記以下重點。

吸頂喇叭

吸頂喇叭

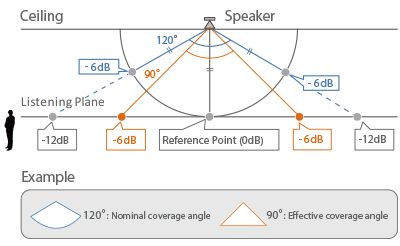

請務必注意,吸頂喇叭規格中列出的額定涵蓋角度與喇叭的實際有效涵蓋角度不同。在距揚聲器恆定(固定)距離,測得的 SPL 比同軸 SPL 低 6dB,為額定涵蓋角度處。有效涵蓋角度的定義為在聽音(聆聽)平面上,SPL 比軸上 SPL 低 6dB 的角度。有效涵蓋角度通常是額定涵蓋角度的 70~80%。CISSCA 是依據有效涵蓋角度來計算。

吸頂喇叭的配置圖

最大重疊

要達到最大覆蓋範圍的喇叭配置方式中:我們會將一顆喇叭衰減到六分貝的範圍與另外一顆喇叭的軸切齊,但運用此方式需要放置大量喇叭,且需要參考應用場所的最大音壓表現能力,才可以達到最佳效果。

最小重疊

緊緊貼齊的喇叭配置可能導致聲音覆蓋範圍出現縫隙。建議使用最小重疊方式,以有效消除聲音覆蓋範圍的間隙。

緊緊貼齊的喇叭配置

Yamaha 多數情況下建議使用緊緊貼齊的喇叭配置,這是最常使用的配置方式,會與臨近的喇叭 -6 dB 點對齊 。所有 CISSCA 支援的 Yamaha 吸頂喇叭在此配置中都可發揮其最大效益。

1.4 x 邊對邊

在此配置中,喇叭的間隔距離與標準邊對邊配置相較寬 1.4 倍。因此可減少使用喇叭的數量,進而打造更具經濟效益的系統,因此 Yamaha 建議選用此種配置方式。

2.0 x 邊對邊

喇叭的間隔距離與標準邊對邊配置相較寬 2 倍。這是最具經濟效益的方式,但可能導致聆聽區域出現不一致的音量。

S55系列

S55系列

藉由將喇叭的垂直軸線和最後一排的聽眾頭部對齊,可以輕鬆的在整個聆聽平面上達到一樣的音壓強度。此舉有效的原因是距離和涵蓋角度間的關係。垂直軸線與最後一排對齊時,最後一排的自然距離衰減和較近排的離軸衰減通常會導致一致的 SPL(音壓) 分佈。CISSCA 讓您可微調壁掛喇叭的傾斜角度,以達到系統設計最大彈性。

名稱 作業系統 檔案大小 最後更新
CISSCA V3.00 for Win 10/8.1/8/7 Win 42.6MB 2019-06-10
