YDIF 是 Yamaha 數位介面的縮寫。是專有的傳送和接收音訊串流(總共 16 聲道),並透過乙太網路線進行字組時脈的音訊傳輸格式。實際連線使用環狀拓撲。可使用 YDIF,輕鬆連接安裝在基座上的裝置。不是使用 YDIF 而是透過獨立的網路連接埠傳送控制訊號。

可使用 YDIF 用來連接裝置的最長纜線長度為 30 公尺。因為使用 YDIF,最多可連接 8 台裝置,使用的纜線總長度為最長 240 公尺(30 公尺 x 8 台)。但是,這不代表兩台連接的裝置距離可達 240 公尺,因為裝置是以環型拓樸方式連接。

注意事項:

因為 YDIF 是 Yamaha 專利標準,因此無法使用網路交換器延長距離。

請使用 8 針式 STP(封鎖雙絞線)Cat-5e 或以上的乙太網路線。

發布模式

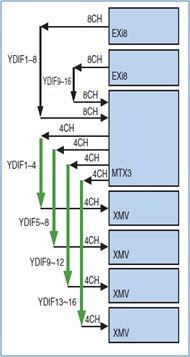

預設的發布模式下,可在多台配備 YDIF 的裝置(MTX、MRX、EXi8、EXo8 和 XMV)單向傳輸最多 16 個聲道的音訊,而這些裝置使用環形拓樸方式連接。單一音訊可發布至多台裝置。

使用範例:

與類比傳輸相較,YDIF 的優勢是傳輸音訊到 XMV 系列功率擴大機時,音質不會下降且佈線成本和工時可大幅降低。

什麼是 YDIF 的發布模式?

串聯模式

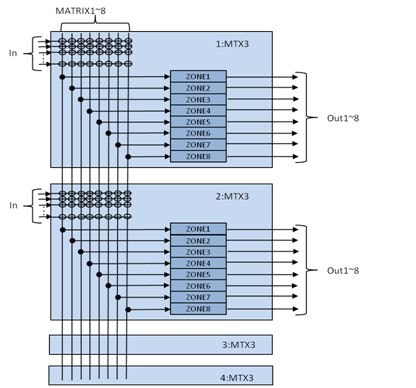

串聯模式允許分享多台 MTX 處理器最多八個矩陣匯流排聲道。透過環形連接最多四台 MTX 處理器,最多可連接 32 個麥克風聲道和建立 8 個共享混音裝置。在所有 MTX 處理器上,最多可使用 8 台混音裝置,最多有 32 個輸出聲道。在串聯模式下使用 YDIF,僅可連接一台 MTX 處理器。請注意,可選擇每台裝置為發布模式或串聯模式。XMV 擴大機的傳輸需始終使用發布模式。

使用範例:

在串聯模式下連接多台 MTX3,可增加輸入聲道。

什麼是 YDIF 的串聯模式?

在發布模式下,最多可連接使用 YDIF 的八台裝置。然而,必須至少包含一台 MTX/MRX 處理器。在串聯模式下,最多可連接四台 MTX 處理器。但是,在此模式下,僅可連接一台 MTX 處理器。

可使用 Dante 控制器設定路由,以透過 Dante 網路,在 Dante 相容裝置和其他 Dante 裝置(例如 CL 系列數位混音控台或 Dante MY16-AUD 卡)間傳輸音訊。

因為控制訊號和音訊在 Dante是 使用單一乙太網路線,所以無需使用獨立的乙太網路線進行控制訊號和音訊傳輸。

如果您搭配 MTX/MRX 處理器使用 Exi8,您可使用 MTX-MRX Editor 控制 Exi8 的耳機擴大機。但是,無法使用 MTX-MRX Editor 控制 I/O 裝置的耳機擴大機,例如 Rio 系列裝置。在此情況下,必須使用 R Remote 軟體。

請參閱以下 YDIF 和 Dante 相容表。

哪些型號支援 YDIF 和 Dante?

檔案系統格式:FAT32、FAT16、FAT12

儲存容量:SDHC:最大 32 GB (FAT32)

SD:最大 2 GB (FAT16)

WAV:16-位元 2-ch PCM

取樣頻率:

8 kHz、16 kHz、32 kHz、11.025 kHz、22.05 kHz、44.1 kHz、12 kHz、24 kHz 和 48 kHz

MP3:MPEG-1/2/2.5 音訊壓縮-3

取樣頻率:

MPEG-1:32 kHz、44.1 kHz 和 48 kHz

MPEG-2:16 kHz、22.05 kHz 和 24 kHz

MPEG-2.5:8 kHz 和 11.025 kHz

AGC(自動增益控制器)功能會依據輸入等級,自動校正增益,讓不同等級的輸入訊號,達成恆定的輸出訊號水準。例如,多人使用單一麥克風時,每個人的麥克風位置和聲音振幅各不相同。放大音訊時,音量的差異會讓聽者難以聆聽。在此案例中, AGC就被用來維持恆定的擴大音量。或者,多個不同錄音音量水準的 CD 作為背景音樂時,開啟 AGC 將可讓輸出保持恆定水準,進而無需在每次更換 CD 時手動調整輸出音量水準。

與僅可降低音量的壓縮器功能不同,AGC 也可提升音量。

ANC(環境噪聲補償)功能可依據量測環境雜訊的麥克風訊號輸入水準,增加和減少 MTX/MRX 處理器輸出的訊號。MTX/MRX 處理器的 ANC 可偵測沒有音訊的部分(例如曲目間的暫停時間)、量測暫停時間的雜訊程度並依據量測到的雜訊程度,作為標準雜訊程度,增加或減少輸出訊號。此功也被稱作gap-type ANC。例如,如果宴會場地的雜訊比預期吵雜時,則 MC 麥克風的預設音量值可能不足。如果宴會的雜訊很吵雜,ANC 將適當提高 MC 麥克風的音量,即使場地吵雜,與會者仍可清楚聽到。

FBS(回授抑制器)功能可避免喇叭音回授至麥克風時,產生令人不悅的回授噪音。不但令人不悅甚至會讓聽者耳部感到不適,在某些情況下,也可能導致喇叭受損。要避免回授噪音,喇叭和麥克風間應維持適當的距離,讓麥克風不會接收到喇叭的輸出音。拉開距離時,如果仍出現回授現象,使用 FBS 功能,可提高回授餘量。此功能可抑制回授,讓您可提高輸出音量。

FBS(回授抑制器)功能可套用凹口濾波器,消除令人不適的回授頻率。MTX/MRX 處理器上的 FBS 擁有可自動偵測回授頻率的功能。

依據其為固定或動態性質(如下所述),選擇要套用至偵測頻率的濾波器類型。

固定

運用事先偵測喇叭和麥克風所處場地回授點的方法,並在該點設置濾波器。找到適合固定麥克風的位置。

動態

應用濾波器的方法就是追蹤持續變化的回授點波長。無線麥克風適合放置在不同位置使用,因此不受限於單一位置。

在固定位置的麥克風套用動態 FBS 以及固定 FBS 時,如果手持麥克風或用手摀住,則可抑制回授。

最多 50 組個別預設。

是。如果系統包含多台 MTX/MRX 處理器,且呼叫其中一台處理器的預設,就會呼叫對應到相同預設編號的所有其他處理器預設。因 MTX/MRX 處理器的預設也包含 EXi8s、EXo8s 和 XMV 系列擴大機的設定,所以如果屬於系統的一部分,預設也會變更任何這些裝置的設定,以及系統內任何其他 MTX/MRX 處理器的設定。

您可從前面板執行預設呼叫。要執行任何其他操作,請使用 MTX-MRX Editor 或如 DCP 控制器、無線DCP 或 GPI 控制器。

每個聲道內部都配備 +48 V 幻象電源。您可使用 MTX-MRX Editor 開啟或關閉每個聲道的幻象電源。但是幻象電源沒有配備主開關。

無法使用外接控制器的 MIDI 訊號控制MTX/MRX 處理器。但是,您可使用 GPI 或 DCP 控制器、無線DCP 或 ProVisionaire Touch iPhone 應用程式或第三方外接控制器,如 AMX 或 Crestron 控制器遠端控制 MTX/MRX 處理器。

* 如需詳細資料,請參閱「MTX3、MTX5-D、MRX7-D、XMV 系列、EXi8、EXo8 遠端控制通訊協定規格」

作業系統:Windows 7 Home Premium 或以上、Windows 8、Windows 10

CPU:Core i3/5 或以上

RAM:至少 4GB

HDD:至少 150 MB 閒置空間

顯示器:超過 1024 x 768 像素

* 需要安裝 Apple 的 Bonjour。

可進行遠端操作,如 MTX/MRX 處理器預設呼叫和透過網路 (TCP/IP) 連接埠或遠端 (RS-232C) 連接埠,從外接控制器,如 AMX 或 Crestron 控制器,控制 MTX/MRX 處理器參數。

* 如需詳細資料,請參閱「MTX3、MTX5-D、MRX7-D、XMV 系列、EXi8、EXo8 遠端控制通訊協定規格」

RS-232C 遠端連接埠可讓您從 AMX 或 Crestron 控制器,遠端操作 MTX/MRX 處理器。也可透過網路 (TCP/IP) 連接埠,執行遠端操作。

是。可以。

但是,在 MTXMRX 上建立的資料,無法在 MTX Editor 上使用。

是。可以。

可使用裝置功能 Go Online,在不需要使用 Project 檔案的情況下,存取 MRX 裝置上所有的元件和連線資料。

可設定密碼(PIN 碼),保護不受惡意編輯或竊取重要資料的困擾。

無法使用 MTX-MRX Editor透過網際網路控制 MRX/MTX/XMV。

輸出聲道上的延遲時間可自動調整。

音訊輸入至元件的延遲時間可自動調整,以與輸出聲道一致。

編譯後,可使用 POPUP 檢查總延遲時間。

矩陣式混音器的最多數量為 64 個輸入 x 64 個輸出。

八台 DCP 控制器可連接至單一 MTX/MRX 處理器。單一系統上最多可使用 4 台 MTX/MRX 處理器,代表單一系統中,最多可連接總數 32 台DCP 控制器。

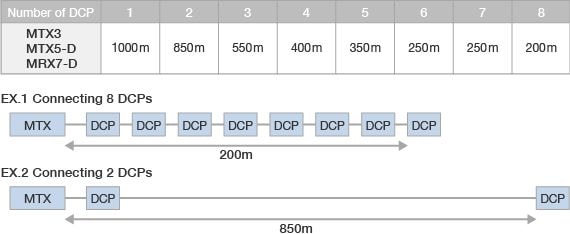

可使用最長 200 公尺的菊鏈連線,連接最多八台 DCP 控制器。且可透過減少如下安裝的 DCP 系列數量,延長連線距離。

DCP 控制面板可連接至 MTX/MRX 處理器的最長距離?

是。

因為從 DCP 控制器、GPI 控制器或無線DCP 發出的控制指令可傳送到系統內的任何 MTX/MRX 處理器,可使用單一控制器,控制多台 MTX/MRX 處理器。

每台主機最多可連接的裝置數量如下。

可連接至主機裝置如 asMTX 系列或 MRX7-D 的裝置數量?

不可以,您僅可連接到 DCP 系列和 MTX/MRX 系列。

使用 Wireless DCP iPhone 應用程式,透過 Wi-Fi,您可從 iPhone 或 iPad 的觸控螢幕 執行與 DCP 控制器相同的操作(變更 MTX/MRX 處理器的參數設定、執行預設呼叫並播放儲存在 SD 卡上的播放檔案)。您甚至可操作推桿(DCP 控制器未提供)。

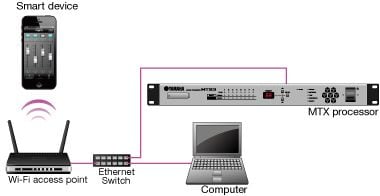

使用 Cat-5e 纜線,連接 Wi-Fi 存取點到您的 MTX/MRX 處理器並在 iOS 裝置(如 iPhone)設定 IP 位址。如果必要,連接存取點和處理器間的乙太網路交換機。

我應如何連接網路裝置,以使用 Wireless DCP iPhone 應用程式控制 MTX/MRX 處理器?

可連接至一台 MTX/MRX 的遠端控制器最大數量是 8個,包括無線 DCP、ProVisionaire Touch 和 AMX/Crestron 裝置。

否。

請使用 ProVisionaire Touch 應用程式,建立客製化控制面板。

是,執行 Apple iOS 5.0 或更新版的 iPhone(3GS 或以上)、iPad 或 iPod Touch(第 4 代或更新)。在 iPad 或 iPad Mini 上可如執行 iPhone 應用程式一樣。

是。

最多可將 8 台遠端控制器(包括無線DCP、ProVisionaire Touch 和 AMX/Crestron 裝置)連接到一台 MTX/MRX。
